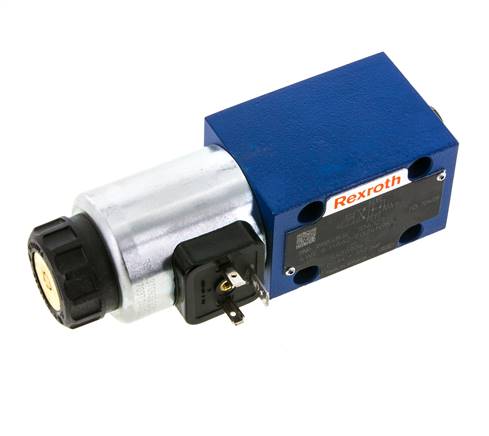

4/2 dráhový ventil, NG 6 (Bosch-Rexroth) HA-píst, 24 V DC
Číslo výrobku:
4WE6HA6X/EG24N9K4
Popis artiklu
Použití:
Tyto elektromagnetem ovládané cestové ventily se používají hlavne pro spuštení, zastavení a zmenu smeru kapaliny v hydraulických systémech. Použitím NG 6 tlakových, proudových ventilu a mezidesek se zpetným ventilem je možné v nejužším prostoru realizovat v hromadném usporádání spínací okruhy.
Materiály:
Teleso: Tvárná litina, vnitrní díly: Ocel, tesnení: NBR
Teplotní rozsah:
-30 az +80 °C
Média:
Hydraulické oleje na bázi minerálních oleju (viskozita: Bosch Rexroth: 2,8 - 500 mm²/s, alternativne: 20 - 400 mm²/s)
Rídicí napetí:
Standard: 24 V DC, 230 V AC, jiné napetí na prání
Tolerance napetí:
± 10 %
Stupen krytí:
IP 65
Provozní tlak:
0 az 350 bar
Jmenovitý prutok:
až cca 80 l/min (v prípade potreby si vyžádejte krivky ztráty tlaku), doporucujeme použití do cca 40 l/min
Upozornení:
Schéma zapojení NG 6 je normalizováno podle DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 a NFPA-D03. Ventily se musí upevnit šrouby pevnostní trídy 12.9.
Rozsah dodání:
Ventil vcetne tesnení, bez šroubu a zástrcek.
Pozor:
Prosím nezapomente objednat šrouby a konektory ventilu.
Tyto elektromagnetem ovládané cestové ventily se používají hlavne pro spuštení, zastavení a zmenu smeru kapaliny v hydraulických systémech. Použitím NG 6 tlakových, proudových ventilu a mezidesek se zpetným ventilem je možné v nejužším prostoru realizovat v hromadném usporádání spínací okruhy.
Materiály:
Teleso: Tvárná litina, vnitrní díly: Ocel, tesnení: NBR
Teplotní rozsah:
-30 az +80 °C
Média:
Hydraulické oleje na bázi minerálních oleju (viskozita: Bosch Rexroth: 2,8 - 500 mm²/s, alternativne: 20 - 400 mm²/s)
Rídicí napetí:
Standard: 24 V DC, 230 V AC, jiné napetí na prání
Tolerance napetí:
± 10 %
Stupen krytí:
IP 65
Provozní tlak:
0 az 350 bar
Jmenovitý prutok:
až cca 80 l/min (v prípade potreby si vyžádejte krivky ztráty tlaku), doporucujeme použití do cca 40 l/min
Upozornení:
Schéma zapojení NG 6 je normalizováno podle DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 a NFPA-D03. Ventily se musí upevnit šrouby pevnostní trídy 12.9.
Rozsah dodání:
Ventil vcetne tesnení, bez šroubu a zástrcek.
Pozor:
Prosím nezapomente objednat šrouby a konektory ventilu.
vlastnosti
| provedení | Bosch-Rexroth |
| funkce | 4/2 dráhový ventil |
| schematický symbol | HA |
| rídicí napetí | 24 V DC |
| Příkon (DC) | 30 |
| vhodný normalizovaný konektor | ST 03 |
| vhodné šrouby (vyžadují 4 kusy na ventil) | 912-M5X50 ST 12.9 |
| Náhradní elektromagnetická cívka | 4WE6MAG24V= |
| B | 145,7 |
| C | 85,5 |
| délka šroubu | 50 |
Další informace k 4WE6HA6X/EG24N9K4
| hmotnost | 1,5 kg / ks |
| GTIN | 4050571199357 |
| Tariff No. | 84812010 |
| Konformní s RoHS | Ano |
| výrobce | Bosch-Rexroth |
Dokumenty
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*naše doporucení k používání
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
