Kompaktní kompenzátor, DN40-PN16 (DIN) (max. 10 bar), EPDM
Číslo výrobku:
KOMFLK 40
Popis artiklu
Provedení:
Plochý vlnitý, lisovaný pryžový mech, vysoce elastický s nosicem tlaku ze syntetických vláken (vysokoteplotní provedení: Ocelové lanko) a drátem vyztuženým pryžovým límcem príruby (samocinné tesnení), oboustranne otocné ocelové príruby
Kompenzacní schopnost:
axiální (komprese/natažení), laterální (laterální offset), úhlové (úhlová odchylka)
Materiály:
Vlnovec: EPDM (odolný vuci horké vode), príruby: RSt 37,2 pozinkovaný
Teplotní rozsah:
-10 az +105 °C (v závislosti na provozním tlaku)
Provozní tlak:
10 bar (až +90°C), 8 bar (až +105°C) destrukcní tlak 45 bar (rázovém zatežování je treba použít max. provozní tlak o 30 % nižší)
Plochý vlnitý, lisovaný pryžový mech, vysoce elastický s nosicem tlaku ze syntetických vláken (vysokoteplotní provedení: Ocelové lanko) a drátem vyztuženým pryžovým límcem príruby (samocinné tesnení), oboustranne otocné ocelové príruby
Kompenzacní schopnost:
axiální (komprese/natažení), laterální (laterální offset), úhlové (úhlová odchylka)
Materiály:
Vlnovec: EPDM (odolný vuci horké vode), príruby: RSt 37,2 pozinkovaný
Teplotní rozsah:
-10 az +105 °C (v závislosti na provozním tlaku)
Provozní tlak:
10 bar (až +90°C), 8 bar (až +105°C) destrukcní tlak 45 bar (rázovém zatežování je treba použít max. provozní tlak o 30 % nižší)
vlastnosti
| Přírubová přípojka | DN40-PN16 (DIN) |
| DN | 40 |

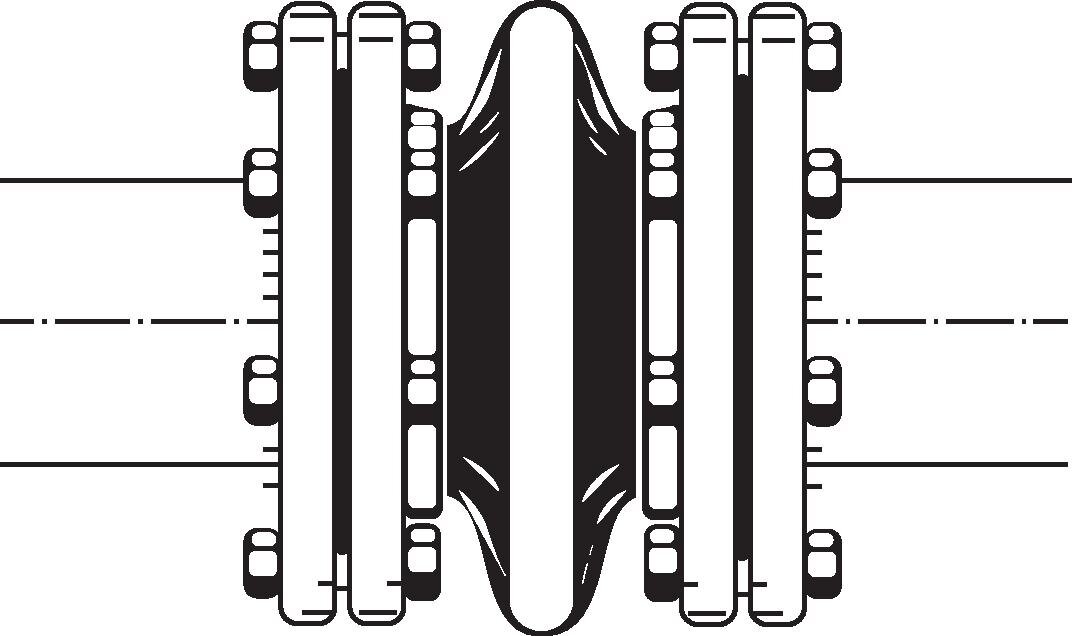

| Axiální pěchování | 30 |

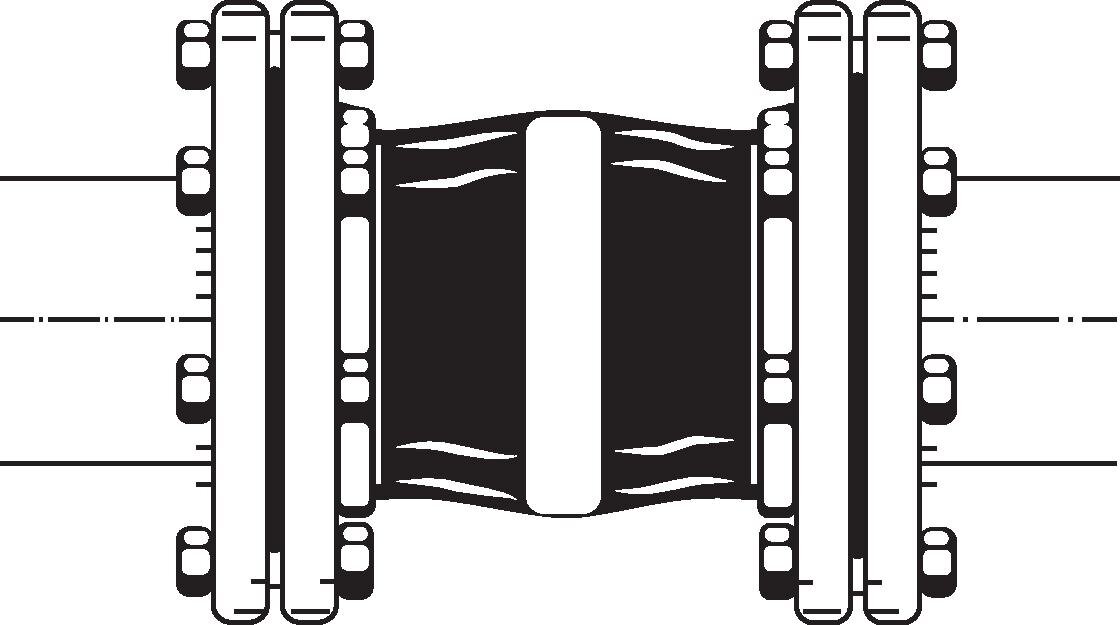

| Axiální rozpínání | 10 |

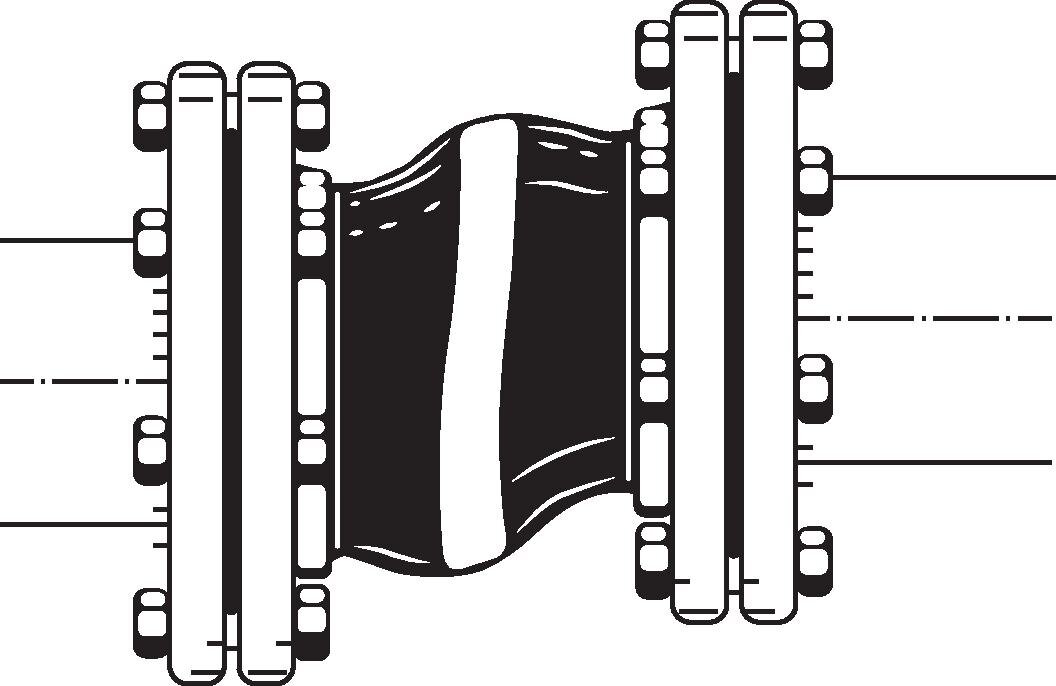

| Boční přesunutí | 13 |

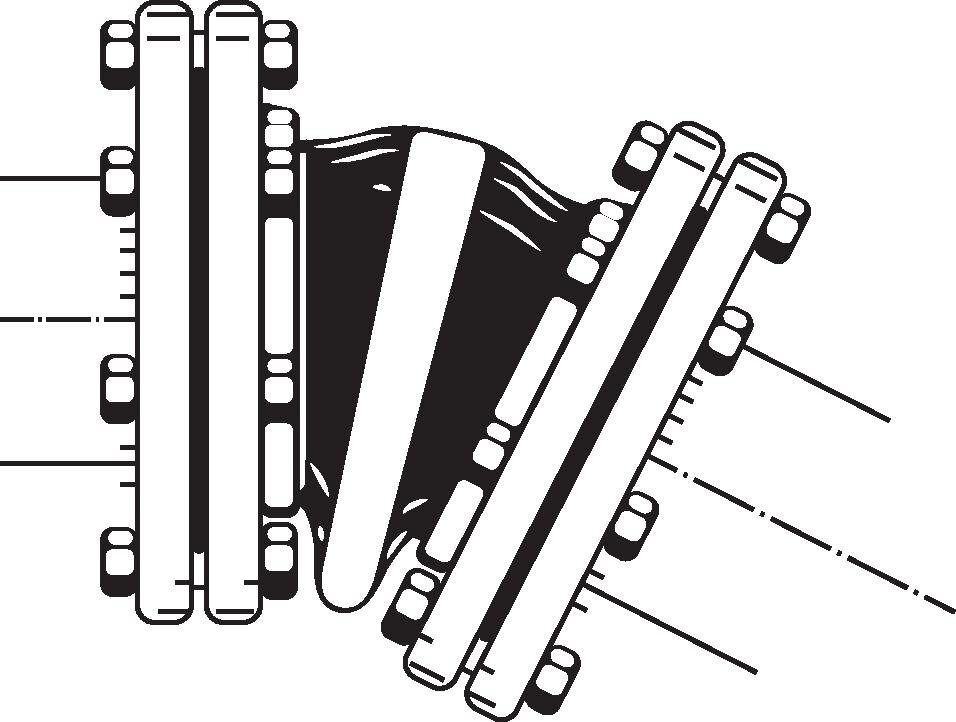

| Uhlová odchylka | 15 |

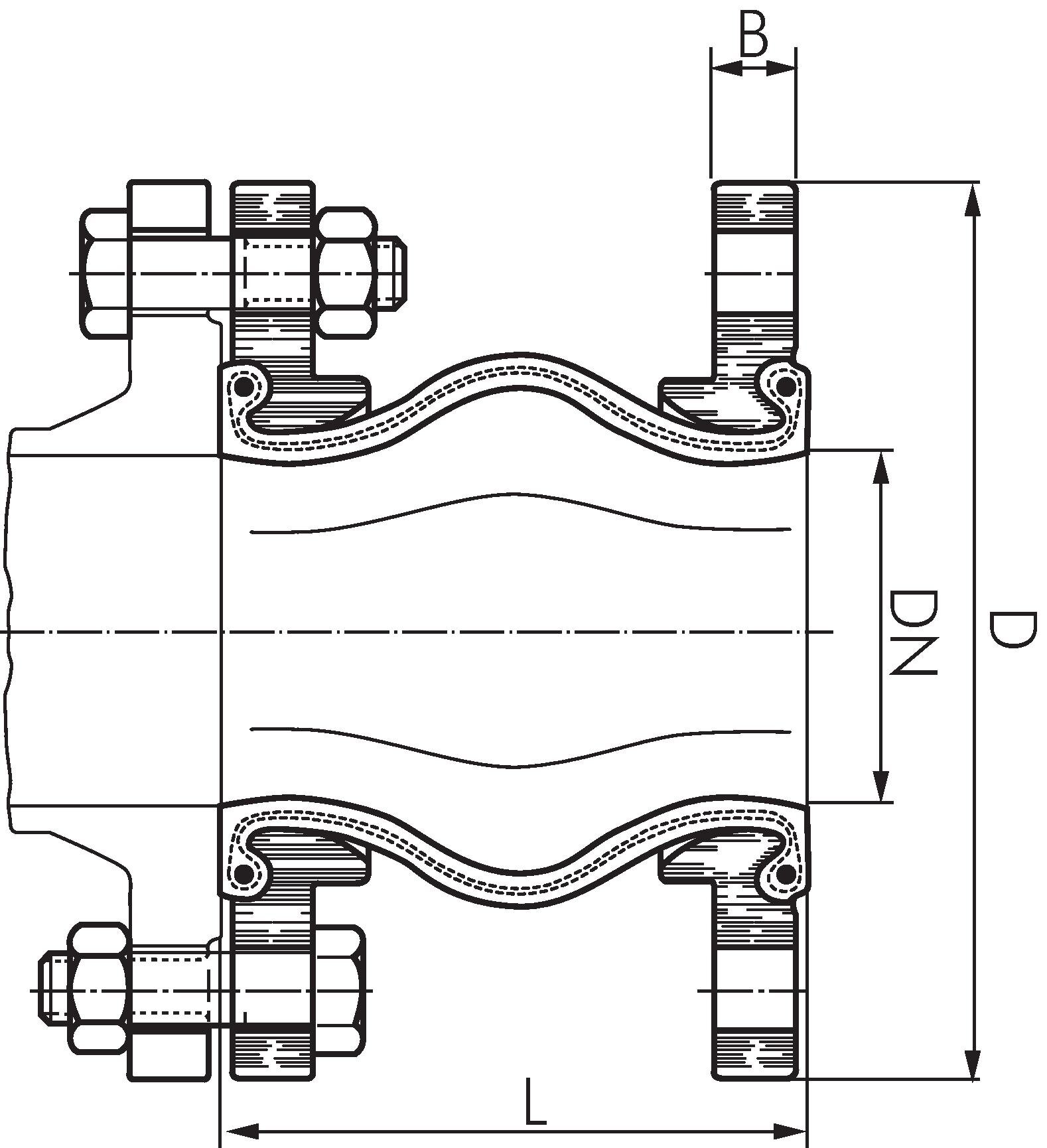

| L | 130 |
| B | 16 |
| D | 150 |
| počet děr | 4 |
Další informace k KOMFLK40
| hmotnost | 3,8 kg / ks |
| GTIN | 4050571444914 |
| Celní číslo zboží | 40169991 |
| Konformní s RoHS | Ano |
Dokumenty
- Strana katalogu Atlas 9 (strana 450) (PDF)
- Dokumentace: Elastomerové kompenzátory (PDF)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
