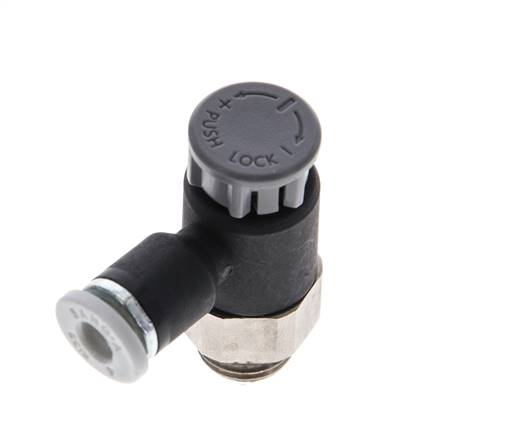

Kompaktní škrticí ventil G 1/8"-4mm,regulace prívodu a odvádení vzduchu
Číslo výrobku:
GRLDKIQS 184 G
Popis artiklu
Princip funkce:
Škrticí zpetné ventily regulují prutok v jednom smeru, ve druhém smeru je prutok neomezený. Škrticí ventily naopak regulují prutok v obou smerech podle nastavení škrtícího šroubu. Zpetné škrticí ventily jsou ve standardním vyhotovení "regulující výstupní vzduch". Pokud jsou našroubovány napríklad do válce, umožnují hladký chod bez efektu slip-stick. U válcu s malým objemem (malý prumer/nízký zdvih) se používají zpetné škrticí ventily ve speciální forme ”regulace vstupního vzduchu“.
Média:
Stlacený vzduch, neutrální plyny
Materiály:
Teleso: poniklovaná mosaz / PA 66, uvolnovací kroužek: PA 66, tesnení: NBR, pridržovací kroužky: nerezová ocel, patrona: pozinkováno ZnDC (pri montáži se používají výhradne tesnení a maziva bez silikonu)
Teplotní rozsah:
-20 az +80 °C
Provozní tlak:
-0,95 az 20 bar
Výhody:
•mimorádne kompaktní konstrukce,
•možné snadné prestavení bez nástroje,
•po nastavení lze zablokovat jednoduše stisknutím krytu
Škrticí zpetné ventily regulují prutok v jednom smeru, ve druhém smeru je prutok neomezený. Škrticí ventily naopak regulují prutok v obou smerech podle nastavení škrtícího šroubu. Zpetné škrticí ventily jsou ve standardním vyhotovení "regulující výstupní vzduch". Pokud jsou našroubovány napríklad do válce, umožnují hladký chod bez efektu slip-stick. U válcu s malým objemem (malý prumer/nízký zdvih) se používají zpetné škrticí ventily ve speciální forme ”regulace vstupního vzduchu“.
Média:
Stlacený vzduch, neutrální plyny
Materiály:
Teleso: poniklovaná mosaz / PA 66, uvolnovací kroužek: PA 66, tesnení: NBR, pridržovací kroužky: nerezová ocel, patrona: pozinkováno ZnDC (pri montáži se používají výhradne tesnení a maziva bez silikonu)
Teplotní rozsah:
-20 az +80 °C
Provozní tlak:
-0,95 az 20 bar
Výhody:
•mimorádne kompaktní konstrukce,
•možné snadné prestavení bez nástroje,
•po nastavení lze zablokovat jednoduše stisknutím krytu
vlastnosti
| provedení | regulace přívodu a odvádění vzduchu |
| G | G 1/8" |
| D | 4 |
Další informace k GRLDKIQS184G
| hmotnost | 15 g / ks |
| GTIN | 4050571931292 |
| Tariff No. | 84812090 |
| Konformní s RoHS | Ano |
| výrobce | Sang-A |
videa YouTube:
Dokumenty
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
