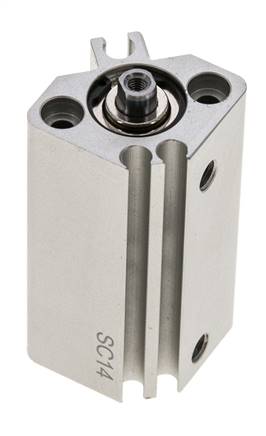

kompaktní válec, dvojcinný, píst 12mm, zdvih 25mm
Číslo výrobku:
SQN 12/25 SZ
Popis artiklu
Materiály:
Teleso: Eloxovaný hliník, pístnice: Tvrde pochromovaná ocel, tesnení: NBR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•obzvlášte výhodná cena,
•válcové spínace lze namontovat z ruzných stran,
•hlavní instalacní rozmery shodné s radou SMC CQ2A (CQ2)
Teleso: Eloxovaný hliník, pístnice: Tvrde pochromovaná ocel, tesnení: NBR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•obzvlášte výhodná cena,
•válcové spínace lze namontovat z ruzných stran,
•hlavní instalacní rozmery shodné s radou SMC CQ2A (CQ2)
vlastnosti
| Průměr pístu | 12 |
| zdvih | 25 |
| H (závit pístnice) | M 3 |
| G (přípojka pneumatického vzduchu) | M 5 |
| Opravářské sady | SQN 12 REP |
| A | 31,5 |
| B | 28,0 |
| C | 6 |
| D | 6 |
| E | 33 |
| F | 6,5 |
| K | 5 |
| L | 3,5 |
| M | 22 |
| N | 3,4 |
| O | 6 (3,5 hluboký) |
| P | M 4 |
| P1 | 11,0 |
| Q | 11,0 |
| S | 27,5 |
| U | 14 |
| V | 25 |
Další informace k SQN12/25SZ
| hmotnost | 85 g / ks |
| GTIN | 4050571638511 |
| Celní číslo zboží | 84123100 |
| Konformní s RoHS | Ano |
| výrobce | EMC |
videa YouTube:
Dokumenty
- Strana katalogu Atlas 9 (strana 860_861) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
