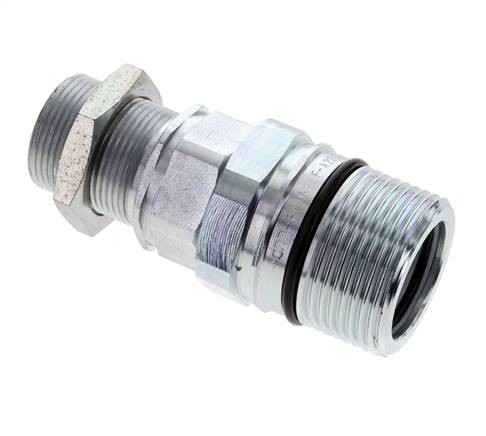

šroubovací spojka Schott, Mufna vel.6, 25 S (M36x2)
Číslo výrobku:
572022.6 *
Popis artiklu
Funkce:
Šroubové spojky s rychlouzáverem se uzavrou na zástrcce a na mufne v odpojeném stavu. Spojení spojovací mufny a spojovací zástrcky se provádí sešroubováním rucní matice. Pri propojování je prostor ventilu utesnený dríve, než se ventily otevrou. Pri odpojování jsou ventily již zavrené dríve, než bude možné vytáhnout spojovací kabel z tesnení. Lze pripojit pod tlakem až max. 50bar.
Materiály:
Pozinkovaná ocel, tesnení: NBR
Teplotní rozsah:
-20 az +100 °C
Výhody:
•Bezpecné proti tlakovým rázum a kolísání tlaku
•tvar prutokové oblasti príznivý pro proudení
Šroubové spojky s rychlouzáverem se uzavrou na zástrcce a na mufne v odpojeném stavu. Spojení spojovací mufny a spojovací zástrcky se provádí sešroubováním rucní matice. Pri propojování je prostor ventilu utesnený dríve, než se ventily otevrou. Pri odpojování jsou ventily již zavrené dríve, než bude možné vytáhnout spojovací kabel z tesnení. Lze pripojit pod tlakem až max. 50bar.
Materiály:
Pozinkovaná ocel, tesnení: NBR
Teplotní rozsah:
-20 az +100 °C
Výhody:
•Bezpecné proti tlakovým rázum a kolísání tlaku
•tvar prutokové oblasti príznivý pro proudení
vlastnosti
| provedení | Mufna |
| modelová rada | težká modelová rada |
| prípoj trubky | 25 S (M36x2) |
| A | M 48x3 |
| B | 55 |
| DN (ISO) | 25 |
| veli kost | 6 |
| max. tloušťka přepážky | 15 |
| prodloužený závit | M 36x2 |
| PN | 300 |
Další informace k 572022.6
| hmotnost | 900 g / ks |
| GTIN | 4050571204440 |
| Celní číslo zboží | 84812010 |
Dokumenty
- Strana katalogu Atlas 9 (strana 329) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*není normováno dle normy ISO 14541
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
