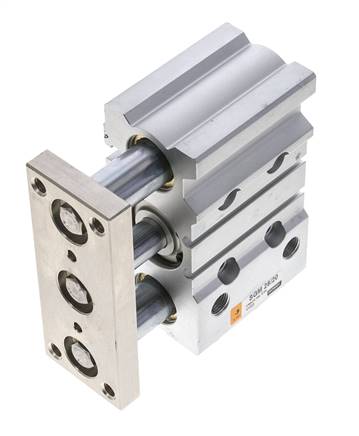

Vodicí válec, s kluzným ložiskem, píst 25 mm, zdvih 20 mm
Číslo výrobku:
SGM 25/20
Popis artiklu
Materiály:
Teleso: Eloxovaný hliník, deska: Ocel, vodicí tyce: Tvrde chromovaná ocel, pístnice: Tvrde chromovaná ocel, píst: Hliník, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•ideální pro absorbování velkých bocních zatížení,
•cetné možnosti upevnení,
•vedení samomaznými kluznými ložisky,
•tolerance kroucení < 0,1° (±),
•prípojka vzduchu na boku nebo dolu (utesnena tesnící zátkou),
•hlavní instalacní rozmery shodné se SMC série MGPM
Teleso: Eloxovaný hliník, deska: Ocel, vodicí tyce: Tvrde chromovaná ocel, pístnice: Tvrde chromovaná ocel, píst: Hliník, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D
Výhody:
•ideální pro absorbování velkých bocních zatížení,
•cetné možnosti upevnení,
•vedení samomaznými kluznými ložisky,
•tolerance kroucení < 0,1° (±),
•prípojka vzduchu na boku nebo dolu (utesnena tesnící zátkou),
•hlavní instalacní rozmery shodné se SMC série MGPM
vlastnosti
| Průměr pístu | 25 |
| zdvih | 20 |
| provedení | s kluzným ložiskem |
| G (přípojka pneumatického vzduchu) | G 1/8" |
| Opravářské sady | SGM 25 REP |
| povolená šikmá síla | 93 |
| povolený krouticí moment na koncové desce | 2,40 |
| C | 37,5 |
| D | 16 |
| D1 | 12 |
| E | 0 |
| FA | 10 |
| FB | 16 |
| GA | 9,0 |
| GB | 11,5 |
| GC | 13,5 |
| GD | 12,5 |
| GE | 11,5 |
| H | 93 |
| J | 28,5 |
| K | 29 |
| L1 | 6 |
| L2 | 3 |
| M | M 6 |
| M1 | 12 |
| ML | 15 |
| MM | M 6 |
| N | 17 |
| NN | 24 |
| P | 5,2 |
| PA (+0,03 / -0) | 4 |
| PP | 4,5 |
| Q | 26 |
| QL | 78 |
| R (± 0,02) | 34 |
| RR | 64 |
| T | 9,5 (5,5 hluboký) |
| V | 50 |
| VA | 8,4 |
| VB | 5,4 |
| VC | 4,5 |
| VD | 3,0 |
| VE | 8,2 |
| W | 42 |
| WA | 82 |
| WB | 30 |
| WL | 91 |
| WW | 38 |
Další informace k SGM25/20
| hmotnost | 950 g / ks |
| GTIN | 4050571873639 |
| Celní číslo zboží | 84123100 |
| Konformní s RoHS | Ano |
| výrobce | EMC |
Dokumenty
- Strana katalogu Atlas 9 (strana 868_869) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
