Varebeskrivelse
Materialer:
Legeme: aluminium eloxeret, indvendige dele: aluminium, messing og rustfrit stål, pakninger: plast og NBR
Temperaturinterval:
-10 til +70 °C
Medier:
smurt og usmurt, filtreret trykluft
Trykindgang:
mulig på alle tilslutninger
Funktion:

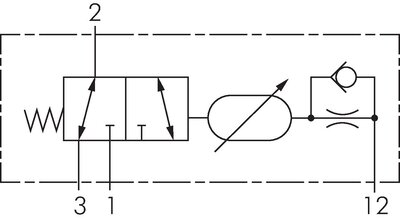

Denne ventil reagerer forsinket. Den kan benyttes i hvilestilling lukket eller hvilestilling åben. Tryktilslutning ved 1 resulterer i funktionen "hvilestilling lukket", tryktilslutning ved 3 funktionen "hvilestilling åben". I hvilestilling er der flow fra 3 til 2, tilslutning 1 er spærret. Et ved 12 ankommende signal skifter efter udløb af den indstillede tid ventilen til flow fra 1 til 2, mens 3 spærres. Så snart signalet forsvinder, tilbageføres stemples straks af en fjeder.
En tilslutning til signalledning 12 kan tilsluttes til 1 eller 3. Her er det vigtigt, at signalledningen til ventilstilslutningen 1 eller 3 ikke er længere end signalledningen efter 12.
Legeme: aluminium eloxeret, indvendige dele: aluminium, messing og rustfrit stål, pakninger: plast og NBR
Temperaturinterval:
-10 til +70 °C
Medier:
smurt og usmurt, filtreret trykluft
Trykindgang:
mulig på alle tilslutninger
Funktion:
Denne ventil reagerer forsinket. Den kan benyttes i hvilestilling lukket eller hvilestilling åben. Tryktilslutning ved 1 resulterer i funktionen "hvilestilling lukket", tryktilslutning ved 3 funktionen "hvilestilling åben". I hvilestilling er der flow fra 3 til 2, tilslutning 1 er spærret. Et ved 12 ankommende signal skifter efter udløb af den indstillede tid ventilen til flow fra 1 til 2, mens 3 spærres. Så snart signalet forsvinder, tilbageføres stemples straks af en fjeder.
En tilslutning til signalledning 12 kan tilsluttes til 1 eller 3. Her er det vigtigt, at signalledningen til ventilstilslutningen 1 eller 3 ikke er længere end signalledningen efter 12.
Egenskaber
| Gevind (2x) | G 1/8" |
| Gevind afgangsluft (1x) | G 1/8" |
| Gevind styretilslutning (1x) | G 1/8" |
| Flow [l/min] | 600 |
| Driftstryk [bar] | 3 - 10 |
| Tids interval [s] | 1 - 20 |
Yderligere oplysninger om VZ18310/20
| Vægt | 350 g / styk |
| GTIN | 4050571730079 |
| Toldvarenummer | 84812090 |
| RoHS-konform | Ja |
| Producent | Airtec (WEEE DE94696834 ) |
Dokumenter
- Katalogside Atlas 9 (side 781) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
