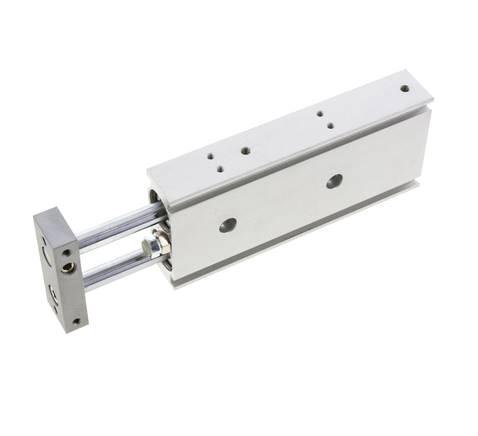

Dobbeltstempelcylinder, stempel 20mm, løft 75mm
{{ $t('shop.all.artikelnummer') }}:
EXSM 20/75
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materialer:
Armaturhus og plade: anodiseret aluminium, stempelstænger: Stål hårdforkromet, stempel: aluminium, pakninger: NBR / PUR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
maks. 7 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D, A
Fordele:
• Føring via selvsmørende glidelejer,
• tolerance for vridning < 0,2° (±),
• ideel til pick and place-anvendelser,
• indstilleligt slagområde 0 til -5 mm, -
• lufttilslutning fra toppen eller bunden (lukket med tætningsprop),
• hoveddimensioner identiske med SMC serie CXS
Armaturhus og plade: anodiseret aluminium, stempelstænger: Stål hårdforkromet, stempel: aluminium, pakninger: NBR / PUR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
maks. 7 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D, A
Fordele:
• Føring via selvsmørende glidelejer,
• tolerance for vridning < 0,2° (±),
• ideel til pick and place-anvendelser,
• indstilleligt slagområde 0 til -5 mm, -
• lufttilslutning fra toppen eller bunden (lukket med tætningsprop),
• hoveddimensioner identiske med SMC serie CXS
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Stempeldiameter [mm] | 20 |
| Slaglængde [mm] | 75 |
| Indstillingsområde for slaglængde [mm] | 70 - 75 |
| Udførelse | Dobbeltstempelcylinder |
| G (tryklufttilslutning) | M 5 |
| Reservedelssæt | EXSM 20 REP |
| Tilladelig forskydningskraft [N] | 4 |
| A [mm] | 94,0 |
| B [mm] | 24,0 |
| C [mm] | 70 |
| D [mm] | 60 |
| D1 | 60 |
| E [mm] | 30 |
| E1 [mm] | 30 |
| F [mm] | 53,0 |
| H [mm] | 12 |
| I [mm] | 28 |
| K [mm] | 50 |
| L [mm] | 62 |
| M [mm] | 23 |
| N1 [mm] | 46,0 |
| N2 [mm] | 9,0 |
| R [mm] | 6,5 |
| S [mm] | 64 |
| T [mm] | 25 |
| V [mm] | 10 |
| W [mm] | 9,5 |
| P1 | 9,5 (5,3 dyb) |
| P2 | M 6 |
| P3 | M 5 |
| P4 | M 4 |
| P5 [mm] | 5,2 |
| P6 | M 4 |
| Q2 [mm] | 10 |
| Q4 [mm] | 6,0 |
| Q6 [mm] | 5,5 |
{{ $t('shop.display.artikel.info') }} EXSM20/75
| {{ $t('shop.all.gewicht') }} | 700 g / styk |
| {{ $t('shop.all.gtin') }} | 4050571874414 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Udskriftsvisning)
Katalogside Atlas 9 (side 872) atlas9_seiten/872.pdf
3D-CAD-File (volumenmodel) protected/cad/3d/73566/exsm2075438713.stp
