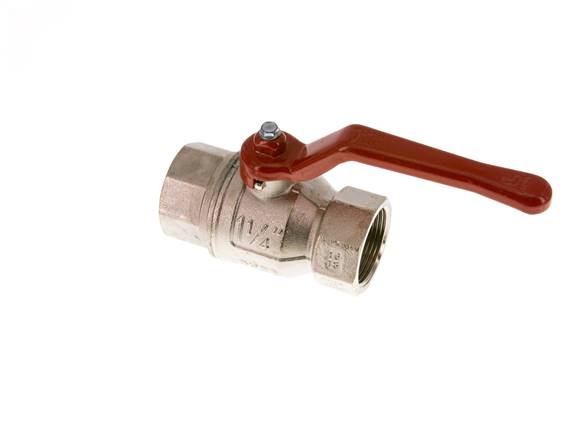

Messing-kugleventil, Rp 1-1/4", -0,9 til 30 bar, fuld gennemgang
Varenummer:
KH 114
Varebeskrivelse
Materialer:
Hus: Messing forniklet, kugle: Messing hårdforkromet, pakninger: PTFE / NBR
Temperaturinterval:
-20 til +150 °C
Medier:
Vand (ingen damp), neutrale, gasformige og ikke-aggressive fluide medier, mineralolie, trykluft, vakuum (indtil -0,9 bar)
Fordele:
•længde iht. DIN 3202-M3,
•med kombigreb (anskaffes særskilt) er det muligt at udforme forskellige håndgrebsvarianter: -Standardgreb i rød, gul, blå og sort, drejegreb i rød, gul, blå, sort og grøn, fladt stålgreb i rød, gul og grøn (alternativ: aflåselig**), -langt greb i rød
Hus: Messing forniklet, kugle: Messing hårdforkromet, pakninger: PTFE / NBR
Temperaturinterval:
-20 til +150 °C
Medier:
Vand (ingen damp), neutrale, gasformige og ikke-aggressive fluide medier, mineralolie, trykluft, vakuum (indtil -0,9 bar)
Fordele:
•længde iht. DIN 3202-M3,
•med kombigreb (anskaffes særskilt) er det muligt at udforme forskellige håndgrebsvarianter: -Standardgreb i rød, gul, blå og sort, drejegreb i rød, gul, blå, sort og grøn, fladt stålgreb i rød, gul og grøn (alternativ: aflåselig**), -langt greb i rød
Egenskaber
| Udførelse | Standard |
| Gevind G | Rp 1-1/4" |
| DN [mm] | 32 |
| L [mm] | 110 |
| PN [bar] | -0,9 til 30 |
| H [mm] | 75 |
| R [mm] | 138 |
| Reservegreb standard | KOMBI 4 S ROT |
| Dreje greb | KOMBI 4 K ROT |
| Greb langt | KOMBI 4 L ROT |
| Fladstål greb | KOMBI 4 F ROT |
Yderligere oplysninger om KH114
| Vægt | 1 kg / styk |
| GTIN | 4050571407100 |
| Toldvarenummer | 84818081 |
| RoHS-konform | Ja |
Dokumenter
- Katalogside Atlas 9 (side 492) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (flademodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
*ikke en DIN-længde, **ikke til kombigreb str. 3
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
