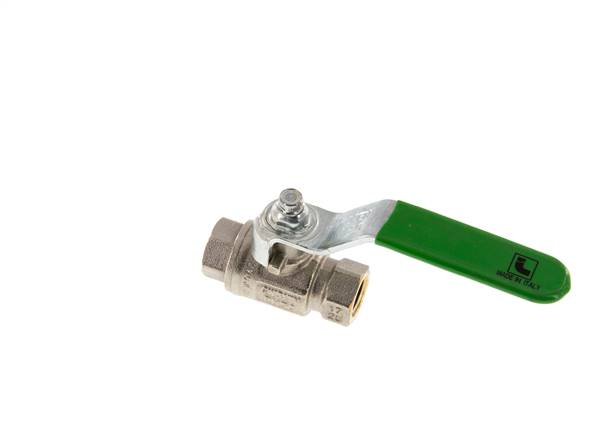

Messing-kugleventil, Rp 1/4", -0,9 til 50bar, til drikkevand
Varenummer:
KH 14 TW
Varebeskrivelse
Materialer:
Hus: Messing forniklet, håndtag: Stål forzinket, kugle: Messing hårdforkromet, pakninger: PTFE / NBR
Temperaturinterval:
-20 til +150 °C
Medier:
Drikkevand, vand, trykluft, vakuum (maks. -0,9 bar)
Fordele:
•Med kombigreb er det muligt at udforme forskellige håndgrebsvarianter: -Standardgreb i rød, gul, blå og sort, drejegreb i rød, gul, blå, sort og grøn, fladt stålgreb i rød, gul og grøn (alternativ: aflåselig), - langt greb i rødt
Hus: Messing forniklet, håndtag: Stål forzinket, kugle: Messing hårdforkromet, pakninger: PTFE / NBR
Temperaturinterval:
-20 til +150 °C
Medier:
Drikkevand, vand, trykluft, vakuum (maks. -0,9 bar)
Fordele:
•Med kombigreb er det muligt at udforme forskellige håndgrebsvarianter: -Standardgreb i rød, gul, blå og sort, drejegreb i rød, gul, blå, sort og grøn, fladt stålgreb i rød, gul og grøn (alternativ: aflåselig), - langt greb i rødt
Egenskaber
| Gevind G | Rp 1/4" |
| DN [mm] | 8 |
| L [mm] | 49,5 |
| PN [bar] | -0,9 til 50 |
| H [mm] | 41,5 |
| R [mm] | 85,5 |
| Reservegreb fladstål | KOMBI 1 F GRUN |
| Dreje greb | KOMBI 1 K GRUN |
Yderligere oplysninger om KH14TW
| Vægt | 140 g / styk |
| GTIN | 4050571410674 |
| Toldvarenummer | 84818081 |
| RoHS-konform | Ja |
Dokumenter
- Katalogside Atlas 9 (side 493) (PDF)
- Dokumentation: Stiillingtagen DVGW direktiv om trykgivende apparater (PDF)
- 3D-CAD-File (flademodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
