Varebeskrivelse
Udførelse:
Modulært ventil-grundpladesystem til blandet montering af ventiler serie KM 09 og KM 10 i 5/2- og 5/3-vejs-skiftefunktioner. Antallet af stationer er ubegrænset - dog skal der ved et stort antal stationer tages hensyn til lufttil- og -fraførsel. Det er altid muligt efterfølgende at udvide eller afkorte. De på systemet RF19 monterede ventiler kan også benyttes som enkeltventiler, idet alle tilslutninger er udstyrede med gevind. Ved grundplademontering findes trykforbindelse 1 og udluftningerne 3 og 5 fælles for alle ventiler fælles på tilslutningspladens frontside (G?").
Indfødning af to forskellige forsyningstryk er mulig. Til det formål udvides O-ringpakningen med én pakningsplade (RF 19-01). Hvis der skal ske adskillelse på et sted, hvor der ikke er et skillested, skal der monteres en trykseparation (RF 19-DT). De forskellige tryk tilføres fra hver sin side.
Montering:
Gevindstiften rammer under inddrejningen mod den skrå del af bolten. Pladerne trækkes sammen, og O-ringene tætner mellemrummet mellem dem. Hvis to skillesteder med O-ring støder sammen, bevares tætningsfunktionen ligeledes. Efter demontering kan alle komponenter genbruges.
Leverancens omfang:
Alle enkeltplader leveres komplet med pakninger, ventilfastgørelser og monteringbolt, særskilt bestilling er ikke nødvendig.
Modulært ventil-grundpladesystem til blandet montering af ventiler serie KM 09 og KM 10 i 5/2- og 5/3-vejs-skiftefunktioner. Antallet af stationer er ubegrænset - dog skal der ved et stort antal stationer tages hensyn til lufttil- og -fraførsel. Det er altid muligt efterfølgende at udvide eller afkorte. De på systemet RF19 monterede ventiler kan også benyttes som enkeltventiler, idet alle tilslutninger er udstyrede med gevind. Ved grundplademontering findes trykforbindelse 1 og udluftningerne 3 og 5 fælles for alle ventiler fælles på tilslutningspladens frontside (G?").
Indfødning af to forskellige forsyningstryk er mulig. Til det formål udvides O-ringpakningen med én pakningsplade (RF 19-01). Hvis der skal ske adskillelse på et sted, hvor der ikke er et skillested, skal der monteres en trykseparation (RF 19-DT). De forskellige tryk tilføres fra hver sin side.
Montering:
Gevindstiften rammer under inddrejningen mod den skrå del af bolten. Pladerne trækkes sammen, og O-ringene tætner mellemrummet mellem dem. Hvis to skillesteder med O-ring støder sammen, bevares tætningsfunktionen ligeledes. Efter demontering kan alle komponenter genbruges.
Leverancens omfang:
Alle enkeltplader leveres komplet med pakninger, ventilfastgørelser og monteringbolt, særskilt bestilling er ikke nødvendig.
Egenskaber
| Udførelse | Tilbehør |

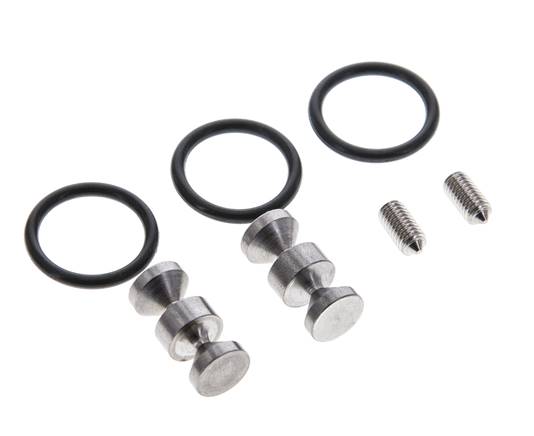

| Beskrivelse | Montagesæt |
Yderligere oplysninger om RF19-02
| Vægt | 20 g / styk |
| GTIN | 4050571577421 |
| Toldvarenummer | 84812090 |
| RoHS-konform | Ja |
| Producent | Airtec (WEEE DE94696834 ) |
Dokumenter
- Katalogside Atlas 9 (side 755) (PDF)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
