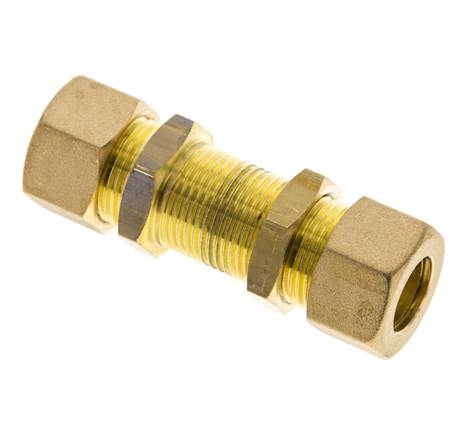

Varebeskrivelse
Temperaturinterval:
-60°C til maks. +300°C (med pakning: -20°C op til +80°C)
Anbefalede rørmaterialer:
Kobber, Polyamid (med forstærkningsbøsning)
bemærkning:
Kompressionsfittingerne af messing kan ikke kombineres med skæreringsrørskruetilslutninger iht. DINENISO8434-1 (DIN2353). Under brug af blødt kobberrør skal multipliceres med en faktor 0,65. Ved brug af polyamidrør er rørets driftstryk gældende.
Materialer:
Messing
-60°C til maks. +300°C (med pakning: -20°C op til +80°C)
Anbefalede rørmaterialer:
Kobber, Polyamid (med forstærkningsbøsning)
bemærkning:
Kompressionsfittingerne af messing kan ikke kombineres med skæreringsrørskruetilslutninger iht. DINENISO8434-1 (DIN2353). Under brug af blødt kobberrør skal multipliceres med en faktor 0,65. Ved brug af polyamidrør er rørets driftstryk gældende.
Materialer:
Messing
Egenskaber
| Rørdiameter (udvendig) [mm] | 14 (M20x1,5) |
| Emax [mm] | 19 |
| Skotgevind | M 20x1,5 |
| Driftstryk med hårdt kobberrør [bar] | 89 |
| Temperaturområde [°C] | -60 til +300 |
Yderligere oplysninger om KSV14MS
| Vægt | 150 g / styk |
| GTIN | 4050571457242 |
| Toldvarenummer | 74122000 |
| RoHS-konform | Ja |
YouTube-videoer:
Dokumenter
- Katalogside Atlas 9 (side 137) (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
