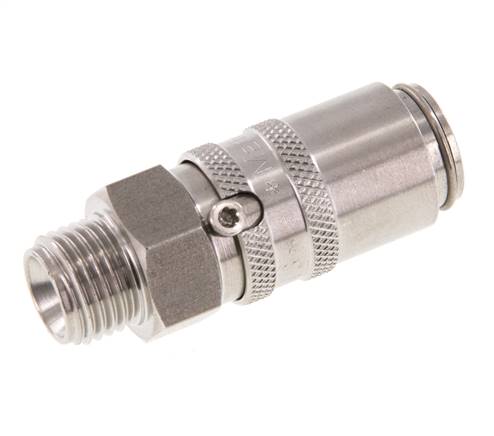

Temperingskoblingsdåse 9mm tap,G 1/4"(UG), 1.4305
Varenummer:
KDTG 9/14 BA ES
Varebeskrivelse
Materialer:
Tilslutning, ventil, ventillegeme og oplåsningsbøsning: Messing eller 1.4305, fjeder, Fjederring sog låsekugler: Rustfrit stål, pakninger: Viton (PTFE-belagt)
Temperaturinterval:
+5 til +200 °C (vand op til 150 °C)
Driftstryk:
0 til 15 bar
Anvendelsesområde:
til flydende medier med temperaturer indtil +200 °C, f.eks. til kølekredsløb på plastforarbejdningsmaskiner
bemærkning:
Koblingsstik med ventil til tosidig spærring (BA) kan kun anvendes med koblingsdåser med ventil (BA).
Alternativ:
med oplåsningssikring (er standard ved rustfri stålkobling) -S
For nem skelnen af messingkoblingerne:
Koblingsdåse:
Skydebøsning af blank messing = afspærrende, skydebøsning af forniklet messing = uden ventil
Koblingsstik:
Stik af messing blank = metrisk gevind, stik af forniklet messing = tommegevind
Kompatibel med**:
HASCO (Z8 .../9 ...)
Tilslutning, ventil, ventillegeme og oplåsningsbøsning: Messing eller 1.4305, fjeder, Fjederring sog låsekugler: Rustfrit stål, pakninger: Viton (PTFE-belagt)
Temperaturinterval:
+5 til +200 °C (vand op til 150 °C)
Driftstryk:
0 til 15 bar
Anvendelsesområde:
til flydende medier med temperaturer indtil +200 °C, f.eks. til kølekredsløb på plastforarbejdningsmaskiner
bemærkning:
Koblingsstik med ventil til tosidig spærring (BA) kan kun anvendes med koblingsdåser med ventil (BA).
Alternativ:
med oplåsningssikring (er standard ved rustfri stålkobling) -S
For nem skelnen af messingkoblingerne:
Koblingsdåse:
Skydebøsning af blank messing = afspærrende, skydebøsning af forniklet messing = uden ventil
Koblingsstik:
Stik af messing blank = metrisk gevind, stik af forniklet messing = tommegevind
Kompatibel med**:
HASCO (Z8 .../9 ...)
Egenskaber
| Materiale | 1.4305 |
| Udførelse | med ventil |
| Udvendigt gevind | G 1/4" |
| Kan anvendes til stik med ventil | yes |
| Oplåsningssikring | Nej |
| Kompatibel med HASCO | Z82/9xG1/4/VA |
Yderligere oplysninger om KDTG9/14BAES
| Vægt | 55 g / styk |
| GTIN | 4050571402976 |
| Toldvarenummer | 84812090 |
| RoHS-konform | Ja |
YouTube-videoer:
Dokumenter
- Katalogside Atlas 9 (side 316x) (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
**Navne og betegnelser er i nogle tilfælde registrerede varemærker tilhørende pågældende producent.
*Konstruktion som Z82/9xG1/4
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
