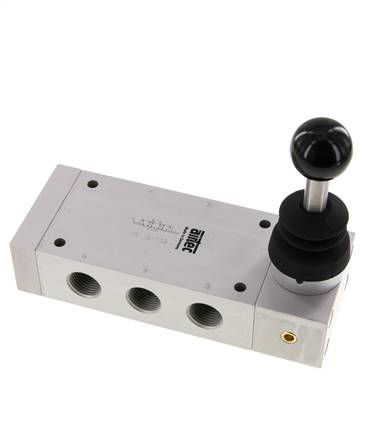

5/3-Wege Handhebelventil, Mittelstellung entlüftet, Raste, G 1/2"
Artikelnummer:
HR 12 533
Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR
Temperaturbereich:
-10 bis +70 °C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR
Temperaturbereich:
-10 bis +70 °C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Eigenschaften
| Funktion | Mittelstellung entlüftet, Raste |
| Gewinde (3x) | G 1/2" |
| Gewinde Abluft (2x) | G 1/2" |
| Nennweite [mm] | 14 |
| Durchfluss [l/min] | 3300 |
| Betriebsdruck [bar] | 0 - 12 |
| A [mm] | 70 |
| B [mm] | 40 |
| C [mm] | 106 |
| D [mm] | 50 |
| E [mm] | 6,5 |
| F [mm] | 40 |
| G [mm] | 64 |
| H [mm] | 148 |
| I [mm] | 51 |
| L [mm] | 193 |
| M [mm] | 36 |
Weitere Informationen zu HR12533
| Gewicht | 1,4 kg / Stk. |
| GTIN | 4050571359997 |
| Tariff No. | 84812090 |
| RoHS konform | Ja |
| Hersteller | Airtec (WEEE DE94696834 ) |
Dokumente
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*auf Anfrage für Vakuumanwendungen verfügbar
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
