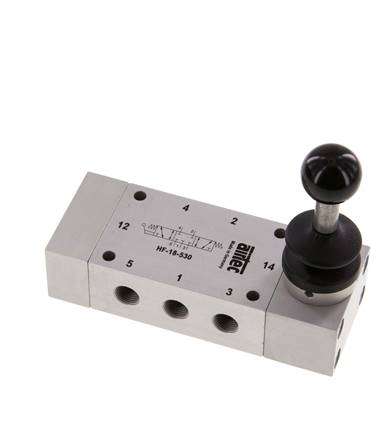

5/3-Wege Handhebelventil, Mittelstellung geschlossen, Federrückstellung, G 1/8"
Artikelnummer:
HF 18 530 *
Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR
Temperaturbereich:
-10 bis +70 °C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR
Temperaturbereich:
-10 bis +70 °C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Eigenschaften
| Funktion | Mittelstellung geschlossen, Federrückstellung |
| Gewinde (3x) | G 1/8" |
| Gewinde Abluft (2x) | G 1/8" |
| Nennweite [mm] | 6 |
| Durchfluss [l/min] | 780 |
| Betriebsdruck [bar] | 0 - 10 |
| A [mm] | 40 |
| B [mm] | 25 |
| C [mm] | 52 |
| D [mm] | 30 |
| E [mm] | 4,5 |
| F [mm] | 25 |
| G [mm] | 45 |
| H [mm] | 88 |
| I [mm] | 31 |
| L [mm] | 105 |
| M [mm] | 18 |
Weitere Informationen zu HF18530
| Gewicht | 320 g / Stk. |
| GTIN | 4050571359232 |
| Zollwarennummer | 84812090 |
| RoHS konform | Ja |
| Hersteller | Airtec (WEEE DE94696834 ) |
Dokumente
- Katalogseite Atlas 9 (Seite 765_765a) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*auf Anfrage für Vakuumanwendungen verfügbar
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
