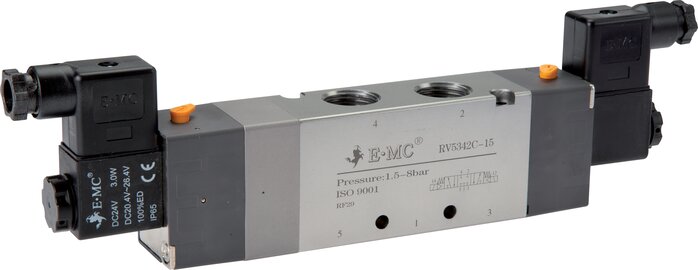

5/3-Wege Magnetventil, G 1/2", Mittelstellung belüftet, 24 V DC

Artikelnummer:

RV 5342-15P-24V=

255,80 € inkl. MwSt.
Stk.
Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid

Temperaturbereich:
-5 bis +60 °C

Betriebsdruck:
1,5 - 8 bar

Medien:
geölte und ungeölte, gefilterte Druckluft

Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)

Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen

Spannungstoleranz:
± 10 %

Schutzart:
IP 65

Lebensdauer:
min. 40 Mio. Schaltspiele

Bauform Magnetspule:
T1 (Steckergröße 1)

Information:
Spule und Stecker liegen lose bei.
Eigenschaften
Steu­er­span­nung 24 V DC
Schal­tung 5/3-​Wege

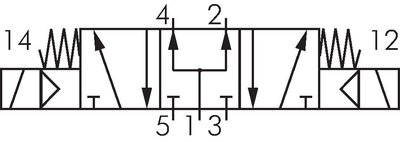

Funk­ti­on Mit­tel­stel­lung be­lüf­tet
Ge­win­de G1 (3x) G 1/2"
Ge­win­de Ab­luft G2 (2x) G 1/2"
Nenn­wei­te [mm] 6,2
Durch­fluss [l/min] 1350
Leis­tungs­auf­nah­me (DC) [W] 3
Er­satz­ma­gnet­spu­le MAG T1 24V=
A [mm] 244,4
B [mm] 50
C [mm] 34
D [mm] 17,5
E [mm] 97,7
F [mm] 28
H1 [mm] 5,5
H2 [mm] 4,3
J [mm] 27
K [mm] 75,7
L [mm] 72
M [mm] 80,2
N [mm] 63
O [mm] 93,7
P [mm] 4
S [mm] 36
T [mm] 112
U [mm] 75
V [mm] 40,5
W [mm] 0
Weitere Informationen zu RV5342-15P-24V=
Gewicht 800 g / Stk.
GTIN 4050571716721
Zollwarennummer 84812090
RoHS konform Ja
Hersteller EMC
Dokumente
*mechanische Feder


Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
