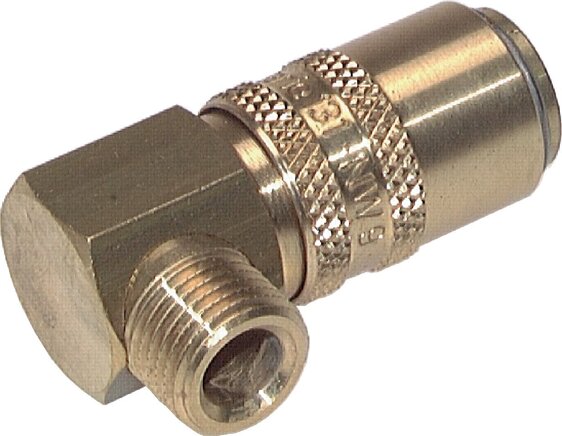

90°-Temperierkupplungsdose 13mm Zapfen,G 3/8"(AG)
Artikelnummer:
KDTG 13/3890 OV
Artikelbeschreibung
Werkstoffe:
Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)
Temperaturbereich:
+5 bis +200 °C (Wasser bis +150 °C)
Betriebsdruck:
0 - 15 bar
Einsatzbereich:
für flüssige Medien mit Temperaturen bis +200°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.
Optional:
mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -S
Zur leichteren Unterscheidung der Messingkupplungen:
Kupplungsdose:
Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne Ventil
Kupplungsstecker:
Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges Gewinde
Kompatibel zu**:
HASCO (Z8 .../13 ...)
Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)
Temperaturbereich:
+5 bis +200 °C (Wasser bis +150 °C)
Betriebsdruck:
0 - 15 bar
Einsatzbereich:
für flüssige Medien mit Temperaturen bis +200°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.
Optional:
mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -S
Zur leichteren Unterscheidung der Messingkupplungen:
Kupplungsdose:
Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne Ventil
Kupplungsstecker:
Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges Gewinde
Kompatibel zu**:
HASCO (Z8 .../13 ...)
Eigenschaften
| Werkstoff | Messing |
| Ausführung | ohne Ventil |
| Anschluss | G 3/8" |
| Verwendbar für Stecker mit Ventil | Nein |
| Entriegelungssicherung | Nein |
| Kompatibel zu HASCO | Z808/13xG3/8x90 |
Weitere Informationen zu KDTG13/3890OV
| Gewicht | 125 g / Stk. |
| GTIN | 4050571402624 |
| Zollwarennummer | 84812090 |
| RoHS konform | Ja |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 319x) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
