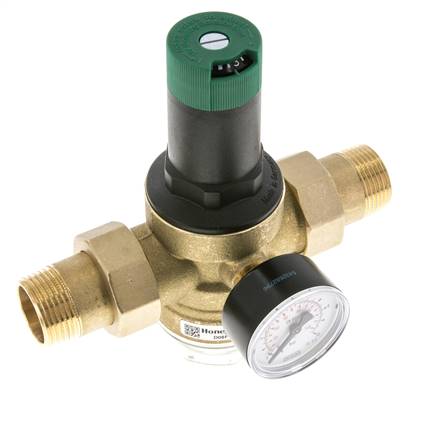

Druckminderer für Trinkwasser R 1", 1,5 - 6 bar, DVGW
Artikelnummer:
DRW 10
Artikelbeschreibung
Ausführung:
Druckminderer mit eingebautem Schmutzfänger für den Einsatz in Hauswasseranlagen und Industrie. Einstellskala in Handgriff integriert.
Werkstoffe:
Körper: Messing, Membrane und Dichtung: EPDM, Siebeinsatz: 1.4301, Siebtasse: glasklarer Kunststoff
Temperaturbereich:
+5 bis +30 °C
Eingangsdruck:
0 - 16 bar
Manometeranschluss:
G 1/4"
Medien:
Trinkwasser, Betriebswasser (neutral), ölfreie Druckluft und Stickstoff
Zulassungen:
DIN DVGW Baumusterprüfung, ACS, WRAS (Prüfgrundlagen DIN DVGW Baumusterprüfung: DVGW 570-1, DIN EN 1567, UBA BWGL-Metalle, UBA Übergangsregelung KTW BWGL, DVGW W 270)
Druckminderer mit eingebautem Schmutzfänger für den Einsatz in Hauswasseranlagen und Industrie. Einstellskala in Handgriff integriert.
Werkstoffe:
Körper: Messing, Membrane und Dichtung: EPDM, Siebeinsatz: 1.4301, Siebtasse: glasklarer Kunststoff
Temperaturbereich:
+5 bis +30 °C
Eingangsdruck:
0 - 16 bar
Manometeranschluss:
G 1/4"
Medien:
Trinkwasser, Betriebswasser (neutral), ölfreie Druckluft und Stickstoff
Zulassungen:
DIN DVGW Baumusterprüfung, ACS, WRAS (Prüfgrundlagen DIN DVGW Baumusterprüfung: DVGW 570-1, DIN EN 1567, UBA BWGL-Metalle, UBA Übergangsregelung KTW BWGL, DVGW W 270)
Eigenschaften
| Gewinde | R 1" |
| max. Durchfluss* [l/min] | 97 |
| Druckregelbereich [bar] | 1,5 - 6 |
| L1 [mm] | 100 |
| L2 [mm] | 180 |
| H [mm] | 175 |
| H1 [mm] | 111 |
| Kv-Wert** [m³/h] | 3,6 |
Weitere Informationen zu DRW10
| Gewicht | 1,3 kg / Stk. |
| GTIN | 4050571274443 |
| Zollwarennummer | 84811005 |
| Hersteller | Resideo Braukmann |
Dokumente
- Katalogseite Atlas 9 (Seite 624) (PDF)
- Dokumentation (PDF)
- Dokumentation: Entscheidungshilfe für die Auswahl von Wartungsgeräten (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*gilt für Wasser und 1 bar Druckabfall, **gilt für Wasser bei 8 bar Eingangsdruck, 3 bar Ausgangsdruck und 0,9 bar Druckabfall
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
