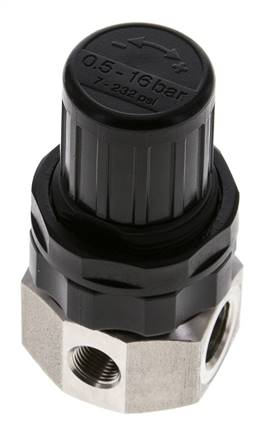

Edelstahl-Druckregler G 1/4", 0,5 - 16bar (nicht rücksteuerbar)
Artikelnummer:
DR 14-16 ES NB
Artikelbeschreibung
Durchfluss:
Kv-Wert 0,69 m³/h, 320 l/min*
Ausführung:
Membran-Druckregler rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbar
Werkstoffe:
Körper: V4A, Federhaube: POM, Membrane und Dichtungen: FKM, Federn: Stahl verzinkt (Typ DR 14-10 ES: V4A)
Temperaturbereich:
-10 bis +80 °C
Eingangsdruck:
max. 25 bar
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 30x1,5
Medien:
geölte und ungeölte Druckluft, ungiftige Gase (Option -NB: Gase und Flüssigkeiten)
Optional:
Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten -NB
Kv-Wert 0,69 m³/h, 320 l/min*
Ausführung:
Membran-Druckregler rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbar
Werkstoffe:
Körper: V4A, Federhaube: POM, Membrane und Dichtungen: FKM, Federn: Stahl verzinkt (Typ DR 14-10 ES: V4A)
Temperaturbereich:
-10 bis +80 °C
Eingangsdruck:
max. 25 bar
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 30x1,5
Medien:
geölte und ungeölte Druckluft, ungiftige Gase (Option -NB: Gase und Flüssigkeiten)
Optional:
Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten -NB
Eigenschaften
| Ausführung | nicht rücksteuerbar |
| Gewinde | G 1/4" |
| Druckregelbereich [bar] | 0,5 - 16 |
| Befestigungswinkel | WHM 30 |
| Ersatzmembrane rücksteuerbar* | MEMB DR14ES |
| Ersatzmembrane nicht rücksteuerbar* | MEMB DR14ES-NB |
| empfohlenes Manometer | MW 1640 ES |
Weitere Informationen zu DR14-16ESNB
| Gewicht | 220 g / Stk. |
| GTIN | 4050571265328 |
| Tariff No. | 84811099 |
| RoHS konform | Ja |
Dokumente
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Ein Tauschen der FKM-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich.
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
