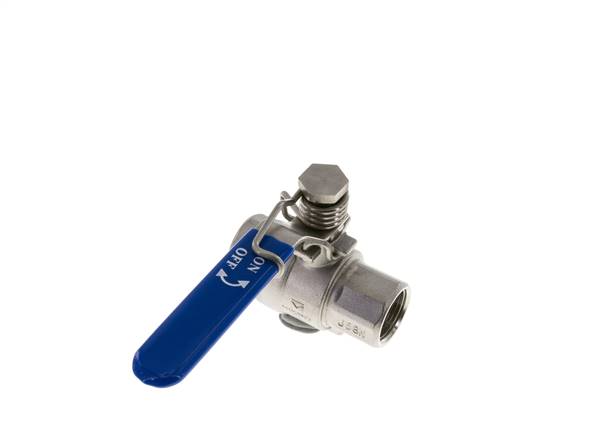

Edelstahl-Kugelhahn, Rp 3/4", -0,9 bis 63bar, federschließend
Artikelnummer:
KH 34 FS ES
Artikelbeschreibung
Werkstoffe:
Körper: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff und Feder: 1.4301
Temperaturbereich:
-20 bis +180 °C (abhängig vom Betriebsdruck)
Medien:
Wasser, Dampf, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Funktion:
In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).
Optional:
Zeugnis 3.1
Vorteile:
•Baulänge nach DIN 3202-M3
Körper: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff und Feder: 1.4301
Temperaturbereich:
-20 bis +180 °C (abhängig vom Betriebsdruck)
Medien:
Wasser, Dampf, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Funktion:
In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).
Optional:
Zeugnis 3.1
Vorteile:
•Baulänge nach DIN 3202-M3
Eigenschaften
| G | Rp 3/4" |
| DN [mm] | 20 |
| L [mm] | 80 |
| PN [bar] | -0,9 bis 63 |
| H [mm] | 62 |
| R [mm] | 126 |
Weitere Informationen zu KH34FSES
| Gewicht | 500 g / Stk. |
| GTIN | 4050571420093 |
| Zollwarennummer | 84818081 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 500) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Baulänge nicht nach DIN
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
