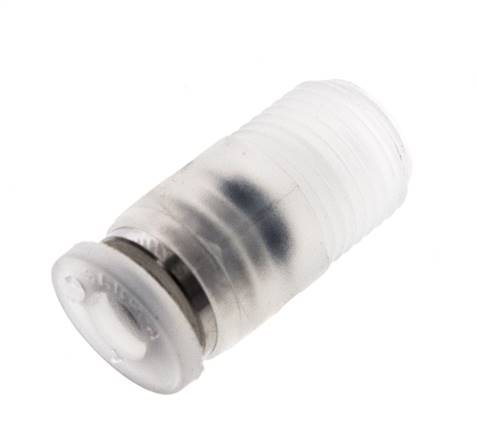

Gerader Steckanschluss R 1/8"-4mm, IQS-PP
{{ $t('shop.all.artikelnummer') }}:
IQSG 184 PP
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-Zulassung
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.
Medien:
ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.
Vorteile:
•leichter und günstiger als Steckanschlüsse aus Edelstahl,
•hydrolysebeständig,
•im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt,
•öl- und silikonfrei gefertigt,
•Gewindestücke aus Polypropylen oder Edelstahl,
•transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses,
•verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-Zulassung
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.
Medien:
ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)
Hinweis:
Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.
Vorteile:
•leichter und günstiger als Steckanschlüsse aus Edelstahl,
•hydrolysebeständig,
•im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt,
•öl- und silikonfrei gefertigt,
•Gewindestücke aus Polypropylen oder Edelstahl,
•transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses,
•verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | Polypropylen-Gewinde* |
| R | R 1/8" |
| D [mm] | 4 |
{{ $t('shop.display.artikel.info') }} IQSG184PP
| {{ $t('shop.all.gewicht') }} | 3,2 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571832476 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 39174000 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Sang-A |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 92) atlas9_seiten/92.pdf
Dokumentation: Entscheidungshilfe für die Auswahl von IQS-Steckanschlüssen und passenden Schläuchen doku/entscheidungshilfen_steckanschluesse.pdf
Dokumentation: Stellungnahme FDA konf_erkl/stellungnahme_fda_iqspp-iqsppes_de_en_la.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/70709/iqsg184pp373991.stp
Dokumentation: Entscheidungshilfe für die Auswahl von IQS-Steckanschlüssen und passenden Schläuchen doku/entscheidungshilfen_steckanschluesse.pdf
Dokumentation: Stellungnahme FDA konf_erkl/stellungnahme_fda_iqspp-iqsppes_de_en_la.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/70709/iqsg184pp373991.stp
{{ $t('shop.all.unverbindliche_richtwerte') }}
