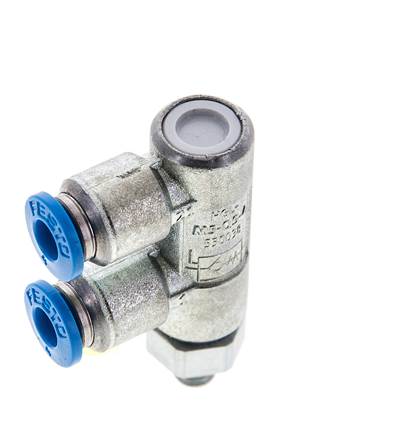

HGL-M5-QS-4 (530038) Gesteuertes Rückschlagventil
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO023717
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ventilfunktion | entsperrbare Rückschlagfunktion |
| Pneumatischer Anschluss 1 | QS-4 |
| Pneumatischer Anschluss 2 | M5 |
| Betätigungsart | pneumatisch |
| Anschluss Steuerluft 21 | QS-4 |
| Befestigungsart |
einschraubbar, mit Außengewinde |
| Betriebsdruck [bar] | 0,5 bis 10 |
| Steuerdruck [bar] | 2 bis 10 |
| Umgebungstemperatur [°C] | -10 bis 60 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Maritime Klassifizierung | siehe Zertifikat |
| Einbaulage | beliebig |
| Normaldurchfluss 1 -> 2 von 6 auf 0 bar [l/min] | 200 |
| Normalnenndurchfluss 1 -> 2 von 6 auf 5 bar [l/min] | 130 |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Lagertemperatur [°C] | -10 bis 60 |
| Mediumstemperatur [°C] | -10 bis 60 |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Nenn-Anziehdrehmoment [Nm] | 1,25 |
| Toleranz zum Nenn-Anziehdrehmoment | ± 10 % |
| Produktgewicht [g] | 21,0 |
| Werkstoffhinweis |
Kupfer- und PTFE-frei, RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Hohlschraube |
Aluminium-Knetlegierung, eloxiert |
| Werkstoff Lösering | POM |
| Werkstoff Rückschlagmanschette | NBR |
| Werkstoff Schwenkanschluss | Zink-Druckguss |
{{ $t('shop.display.artikel.info') }} OT-FESTO023717
| {{ $t('shop.all.gewicht') }} | 21,0 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568085599 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84813099 |
| {{ $t('shop.all.hersteller') }} | Festo |
