Hochleistungs-Präzisionsdruckregler, G 1/2", 0,05 - 5 bar

FDR 03-5

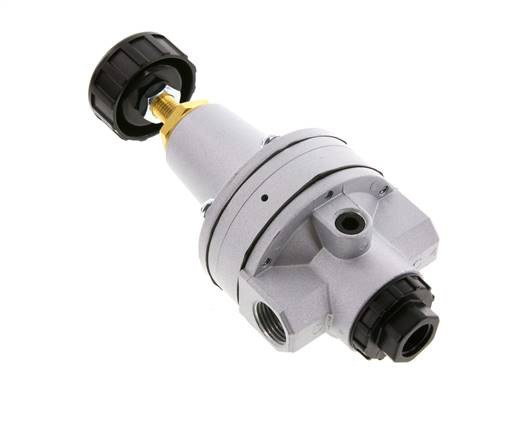

Exemplarische Darstellung: Hochleistungs-Präzisionsdruckregler, Baureihe 2 Schaltsymbol
250,95€ inkl. MwSt.
Stk.
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Anwendung:
Hochleistungs-Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.

Ausführung:
Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung), (Baureihe 2: gefasste Entlüftung durch G 3/8"-Bohrung)

Werkstoffe:
Körper: Zink Druckguss Z410, Membrane und Dichtungen: EPDM (Baureihe 2: NBR)

Temperaturbereich:
-10°C bis max. +60°C (Baureihe 2: -35°C bis max. +60°C)

Eingangsdruck:
max. 16 bar

Manometeranschluss:
G 1/8" (Baureihe 2: G 1/4")

Schalttafelgewinde:
M 12x1 (Baureihe 2: M 20x1,5)

Eigenluftverbrauch:
1,7 bis 2 l/min

Regelgenauigkeit:
± 2,5 mbar

Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei

Durchfluss:
900 l/min (Baureihe 2: 6500 l/min), Sekundärentlüftung: 200 l/min (Baureihe 2: 800 l/min)

ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU

Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite (Baureihe 2: bis 800 l/min),
•hoher Durchfluss bei konstantem Druck,
•feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung,
•Baureihe 2: bis -35°C einsetzbar!,
•gefasste Abluft (G 3/8") für Sekundärentlüftung (Baureihe 2)


Achtung:
Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Baureihe Baureihe 2
Gewinde G 1/2"
Druckregelbereich [bar] 0,05 - 5
Befestigungswinkel BW 30
Temperaturbereich [°C] -35 bis +60
FDR03-5
{{ $t('shop.all.gewicht') }} 1,4 kg / Stk.
{{ $t('shop.all.gtin') }} 4050571295134
{{ $t('shop.display.artikel.zollwarennummer') }} 84811099
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.dokumente') }}
    Katalogseite Atlas 9 (Seite 612a) atlas9_seiten/612a.pdf
    Dokumentation doku/feindruckregler.pdf
    Dokumentation: Entscheidungshilfe für die Auswahl von Wartungsgeräten doku/entscheidungshilfe_wartungsgeraete.pdf
    3D-CAD-File (Volumenmodell) protected/cad/3d/70381/fdr03-5#31814.stp

  • {{ $t('shop.display.datenblatt.titel') }} (Druckansicht)


{{ $t('shop.all.unverbindliche_richtwerte') }}
