2. Zylinder/Zylinderschalter & Zubehör - Stoßdämpfer - Vakuumkomponenten
  3. Kompaktzylinder SQN (Ø 12-100)
  4. Kompaktzylinder, doppeltwirkend, SQN (Eco-Line)
  5. SQN 16/25 SZ

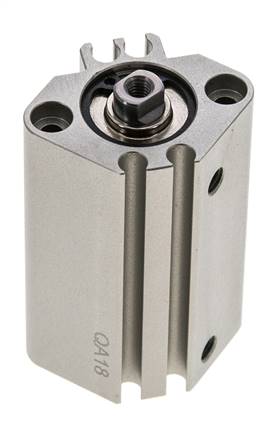

Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 25mm

Artikelnummer:

SQN 16/25 SZ

Alle Artikel dieser Gruppe
40,15 € inkl. MwSt.
Stk.
Artikelbeschreibung
Werkstoffe:
 Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR

Temperaturbereich:
 -10 bis +60 °C

Betriebsdruck:
 max. 10 bar

Ausführung:
 mit Magnetkolben

Zylinderschaltertyp:
 D

Vorteile:
 •besonders preiswert,
•Zylinderschalter von verschiedenen Seiten montierbar,
•Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Eigenschaften
Kol­ben­durch­mes­ser [mm] 16
Hub [mm] 25
H (Kol­ben­stan­gen­ge­win­de) M 4
G (Druck­luft­an­schluss) M 5
Re­pa­ra­tur­sät­ze SQN 16 REP
A [mm] 34,0
B [mm] 30,5
C [mm] 8
D [mm] 8
E [mm] 38
F [mm] 5,5
K [mm] 6
L [mm] 3,5
M [mm] 28
N [mm] 3,4
O [mm] 6 (3,5 tief)
P M 4
P1 [mm] 11,0
Q [mm] 10,0
S [mm] 29,5
U [mm] 15
V [mm] 29
Weitere Informationen zu SQN16/25SZ
Gewicht 115 g / Stk.
GTIN 4050571638580
Zollwarennummer 84123100
RoHS konform Ja
Hersteller EMC
Dokumente


Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
