Kontakteinheit für Durchflusswächter

Anwendung:

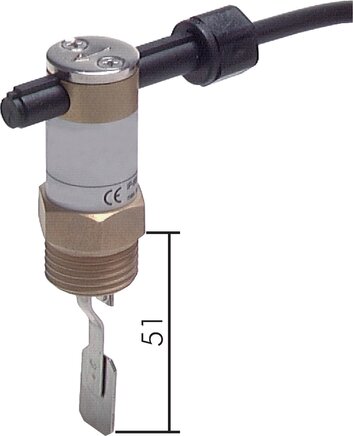

Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.

Werkstoffe:
Körper: Messing oder 1.4301, Prallscheibe: 1.4301, Kontakteinheit: Polyamid, Dichtungen: NBR (Typ 1.4301: FKM)

Temperaturbereich:
-20°C bis +70°C (Typ 1.4301: -10°C bis +110°C)

Einbaulage:
Prallscheibe aufrecht stehend

Strömungsrichtung:
nur in eine Richtung

Elektrischer Anschluss:
1,5 m Kabel (2-adrig)

Schutzart:
IP 65

Schaltertyp:
Öffner oder Schließer

Schaltleistung:
230 V AC, 40 VA, max. 2 A / 230 V DC, 40 W, max. 2 A

Medien:
Wasser. wässrige Flüssigkeiten, Öle, Kühlmittel

Schaltbereich (ansteigender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):
DN 50: 68 - 90 l/min, DN 80: 183 - 250 l/min, DN 100: 320 - 400 l/min, DN 150: 700 - 917 l/min

Schaltbereich (nachlassender Durchfluss) in Abhängigkeit des Rohrdurchmessers (für Wasser):
DN 50: 61 - 83 l/min, DN 80: 170 - 233 l/min, DN 100: 300 - 383 l/min, DN 150: 667 - 900 l/min

Ausführung

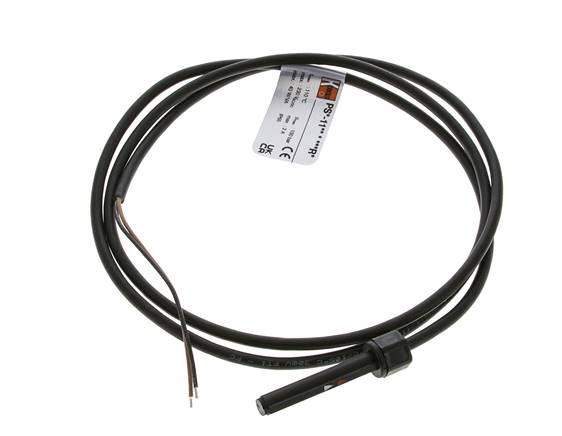

Ersatzteil: Kontakteinheit für Durchflusswächter

{{ $t('shop.all.gewicht') }}	75 g / Stk.
{{ $t('shop.all.gtin') }}	4050571836153
{{ $t('shop.display.artikel.zollwarennummer') }}	90269000
