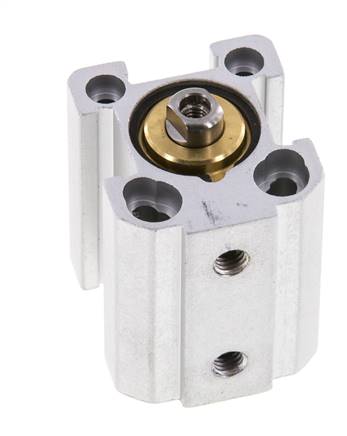

Kurzhubzylinder, einfachwirkend, Kolben 16mm, Hub 10mm
{{ $t('shop.all.artikelnummer') }}:
NE 16/10
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Zylinderschaltertyp:
G
Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Zylinderschaltertyp:
G
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Kolbendurchmesser [mm] | 16 |
| Hub [mm] | 10 |
| Ausführung | ohne Magnetkolben |
| C1 (Kolbenstangengewinde) | M 4 |
| P (Druckluftanschluss) | M 5 |
| A [mm] | 34,0 |
| B [mm] | 30 |
| D [mm] | 8 |
| F [mm] | 4,7 |
| G [mm] | 7,5 |
| H [mm] | 19,0 |
| I [mm] | 18 |
| J [mm] | 8,0 |
| L [mm] | 27,0 |
| M [mm] | 12,0 |
| N [mm] | 20,0 |
| O [mm] | 10,0 |
| Q [mm] | 4,6 |
| R [mm] | 3,5 |
| S [mm] | 32,0 |
| T [mm] | 8 |
| V [mm] | 6 |
| W [mm] | 4,5 |
{{ $t('shop.display.artikel.info') }} NE16/10
| {{ $t('shop.all.gewicht') }} | 75 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571525149 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84799070 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 862_864) atlas9_seiten/862_864.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/71553/ne16109849.stp
3D-CAD-File (Volumenmodell) protected/cad/3d/71553/ne16109849.stp
