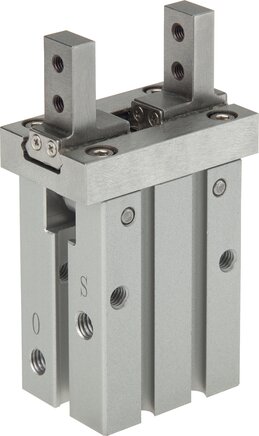

Parallelgreifer, Kolben 16mm, einfachwirkend - drucklos geschlossen (innen greifend)
{{ $t('shop.all.artikelnummer') }}:
SHZ 16 FS
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
180 Zyklen / Minute
Wiederholgenauigkeit:
± 0,01 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)
Vorteile:
•ideal für Pick- and Place-Anwendungen,
•große Wiederholgenauigkeit (± 0,01 mm),
•Führung durch stabile Kugelführung,
•passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung,
•viele Befestigungsvarianten möglich,
•Haupteinbaumaße identisch mit SMC Serie MHZ2
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
180 Zyklen / Minute
Wiederholgenauigkeit:
± 0,01 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)
Vorteile:
•ideal für Pick- and Place-Anwendungen,
•große Wiederholgenauigkeit (± 0,01 mm),
•Führung durch stabile Kugelführung,
•passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung,
•viele Befestigungsvarianten möglich,
•Haupteinbaumaße identisch mit SMC Serie MHZ2

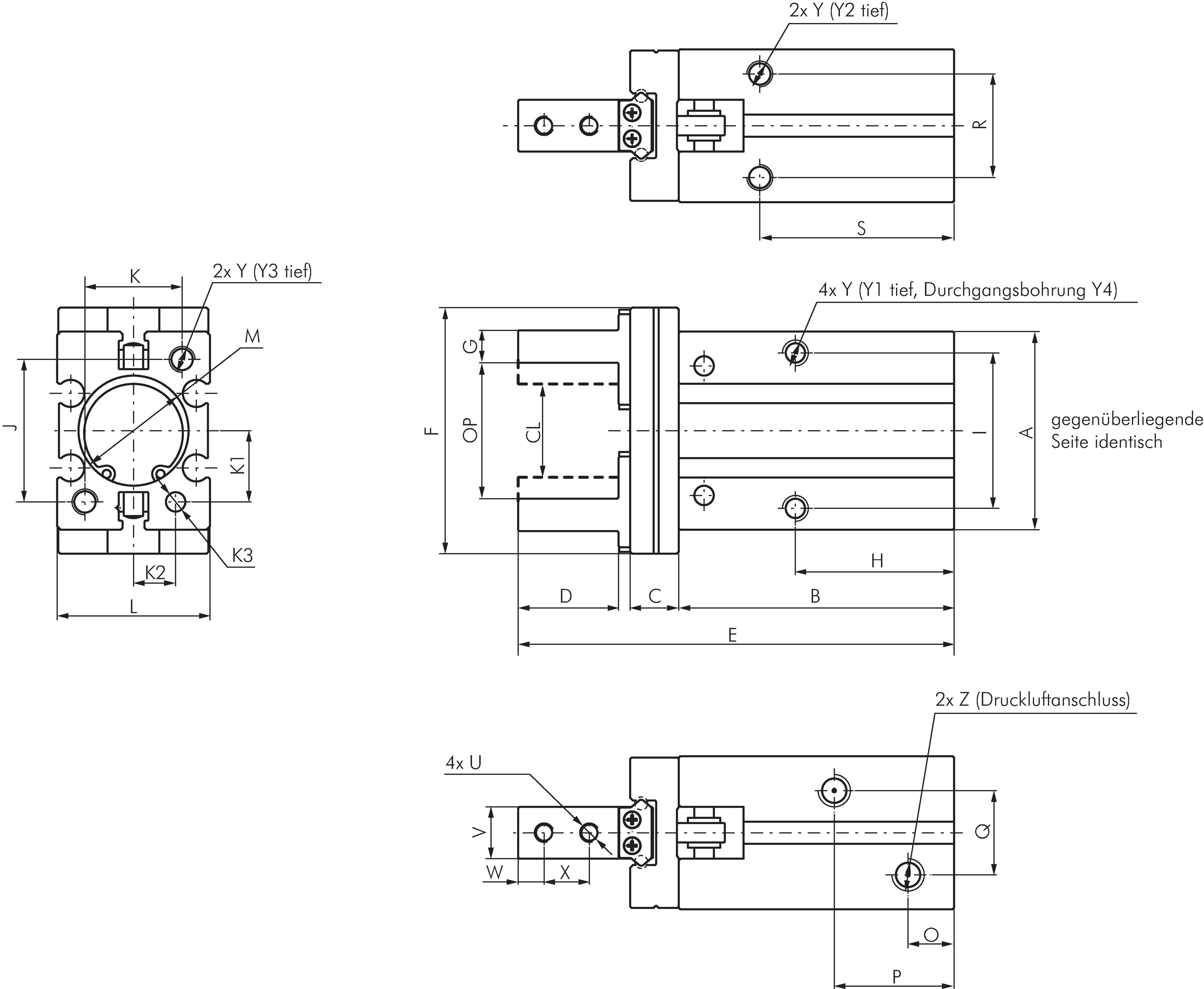

{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | einfachwirkend - drucklos geschlossen (innen greifend) |
| Kolbendurchmesser [mm] | 16 |
| Greifweg [mm] | 6 |
| eff. Haltekraft* innen greifend [N] | 38 |
| Z (Druckluftanschluss) | M 5 |
| Reparatursätze | SHZ 16 REP |
| A [mm] | 30,6 |
| B [mm] | 42,5 |
| C [mm] | 7,5 |
| D [mm] | 15,5 |
| E [mm] | 67,3 |
| F [mm] | 38 |
| G (+0 / -0,05) [mm] | 5 |
| H [mm] | 24,5 |
| I [mm] | 24 |
| J [mm] | 22 |
| K [mm] | 15 |
| L [mm] | 23,6 |
| M (+0,05 / -0) [mm] | 17 (2,0 tief) |
| O [mm] | 7,1 |
| P [mm] | 18,5 |
| Q [mm] | 13,0 |
| K1 [mm] | 11,0 |
| K2 [mm] | 6,5 |
| K3 (+0,05 / -0) [mm] | 3 (3 tief) |
| R [mm] | 16,0 |
| S [mm] | 30,0 |
| U | M 3 |
| V (+0 / -0,05) [mm] | 8 |
| W [mm] | 4 |
| X [mm] | 7,0 |
| Y | M 4 |
| Y1 [mm] | 9,5 |
| Y2 [mm] | 5,5 |
| Y3 [mm] | 8 |
| Y4 [mm] | 3,4 |
| OP (+2 / -0) [mm] | 20,8 |
| CL (+0 / -0,7) [mm] | 14,8 |
{{ $t('shop.display.artikel.info') }} SHZ16FS
| {{ $t('shop.all.gewicht') }} | 130 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571871673 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 877) atlas9_seiten/877.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/73566/shz16fs438782.stp
3D-CAD-File (Volumenmodell) protected/cad/3d/73566/shz16fs438782.stp
