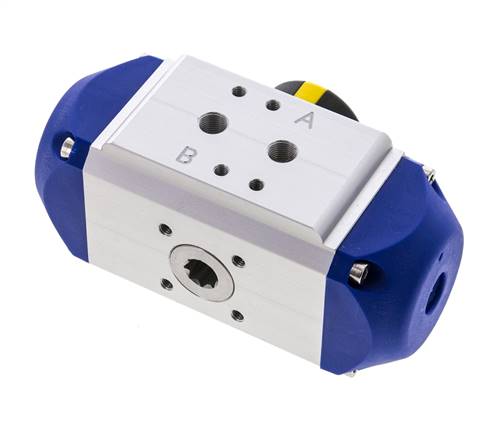

Pneumat. Drehantrieb Gr. 2, Feder-schließend, F03
{{ $t('shop.all.artikelnummer') }}:
PDE 002-F03
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
2,5 - 10 bar (geringere Drücke auf Anfrage)
Vorteile:
•Anbauflansch nach ISO 5211,
•Antriebsanschluss mit Vielkant nach DIN 3337,
•Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder Innengewinde,
•Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR),
•Sichtanzeige nach NAMUR,
•Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Optional:
FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -V
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
2,5 - 10 bar (geringere Drücke auf Anfrage)
Vorteile:
•Anbauflansch nach ISO 5211,
•Antriebsanschluss mit Vielkant nach DIN 3337,
•Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder Innengewinde,
•Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR),
•Sichtanzeige nach NAMUR,
•Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Optional:
FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -V
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | Feder-schließend |
| passend für Montageflansch (ISO 5211) | F03 |
| Anschlussbild für Endschalterbox oder Stellungsregler | 50 x 25 |
| Luftanschluss (NAMUR) | G 1/8" |
| Baugröße | 2 |
| A [mm] | 36 |
| B | M 5 |
| Vierkant (VK) [mm] | 9 |
| Verschleißteilesatz | PD 002 REP |
| Ersatzfedersatz | PDE 002 REP FEDER |
{{ $t('shop.display.artikel.info') }} PDE002-F03
| {{ $t('shop.all.gewicht') }} | 750 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571543938 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123900 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 543) atlas9_seiten/543.pdf
Dokumentation doku/pdd_pde.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/71865/pde002-f0340023.stp
Dokumentation doku/pdd_pde.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/71865/pde002-f0340023.stp
