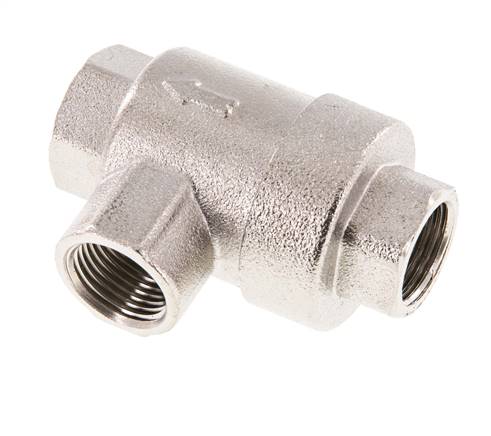

Schnellentlüftungsventil G 3/8", Standard mit FKM-Dichtung
{{ $t('shop.all.artikelnummer') }}:
SV 38-V
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Präzisionsausführung: Körper: Aluminium eloxiert, Dichtungen: NBR, Standardausführung: Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan
Medien:
geölte und ungeölte, gefilterte Druckluft
Funktion:
Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss 2 direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss 1 ungehindert zu Anschluss 2 strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird 1 drucklos. Das Ventil schaltet auf Durchfluss von 2 nach 3 und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.
Achtung:
Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss 3 muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.
Präzisionsausführung: Körper: Aluminium eloxiert, Dichtungen: NBR, Standardausführung: Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan
Medien:
geölte und ungeölte, gefilterte Druckluft
Funktion:
Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss 2 direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss 1 ungehindert zu Anschluss 2 strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird 1 drucklos. Das Ventil schaltet auf Durchfluss von 2 nach 3 und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.
Achtung:
Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss 3 muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | Standard mit FKM-Dichtung |
| Gewinde 2 (Verbraucher) | G 3/8" |
| Gewinde 1 (Zuluft) | G 3/8" |
| Gewinde 3 (Abluft) | G 3/8" |
| Belüftung 1 -> 2 [l/min] | 1200 |
| Entlüftung 2 -> 3 [l/min] | 2250 |
| Ersatzmembrane | SV 1438 MEMBRANE-V |
| Temperaturbereich [°C] | -20 bis +150 |
| Betriebsdruck [bar] | 1 - 10 |
{{ $t('shop.display.artikel.info') }} SV38-V
| {{ $t('shop.all.gewicht') }} | 170 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571674472 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84799070 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 782) atlas9_seiten/782.pdf
Dokumentation doku/seesg.pdf
Dokumentation doku/seesg.pdf
