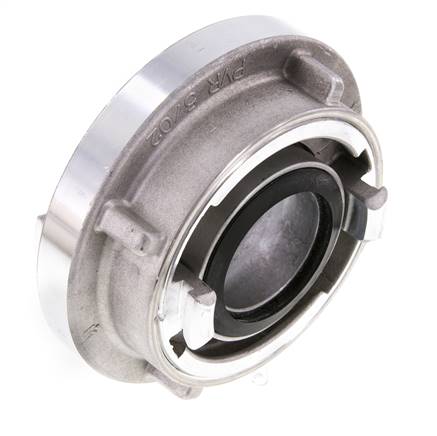

Storz-Verbinder 75-B / 52-C, Aluminium (geschmiedet)
{{ $t('shop.all.artikelnummer') }}:
STK 89/66 A
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss,
•schnelles Verbinden und Lösen durch eine 120°-Drehung,
•Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
•großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
•Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium,
•Messing - Körper besteht aus DVGW/KTW konformer Legierung.
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss,
•schnelles Verbinden und Lösen durch eine 120°-Drehung,
•Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
•großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
•Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium,
•Messing - Körper besteht aus DVGW/KTW konformer Legierung.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Werkstoff | Aluminium (geschmiedet) |
| Storz-Größe 1 | 75-B |
| Storz-Größe 2 | 52-C |
| Knaggenabstand 1 [mm] | 89 |
| Knaggenabstand 2 [mm] | 66 |
| Temperaturbereich [°C] | -40 bis +110 |
| Norm | DIN 14342 |
{{ $t('shop.display.artikel.info') }} STK89/66A
| {{ $t('shop.all.gewicht') }} | 600 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571646875 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 76169990 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 346) atlas9_seiten/346.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/72480/stk8966a42297.stp
3D-CAD-File (Volumenmodell) protected/cad/3d/72480/stk8966a42297.stp
