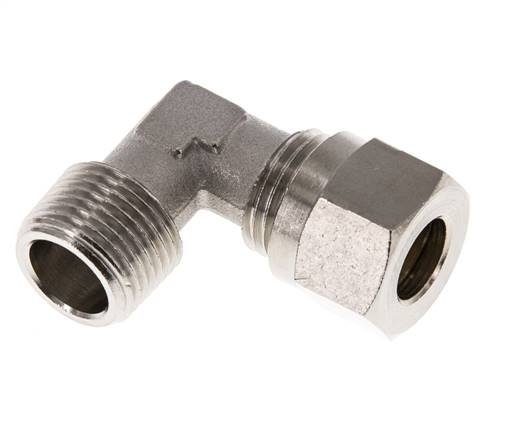

Winkel-Schneidringverschraub. R 3/8"-10 L (M16x1,5), Messing vernickelt
Artikelnummer:
WE 10 LR 3/8 MSV
Artikelbeschreibung
Werkstoffe:
Körper: Messing vernickelt, Schneidring: Messing
Temperaturbereich:
-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)
Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)
Hinweis:
Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
Körper: Messing vernickelt, Schneidring: Messing
Temperaturbereich:
-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)
Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)
Hinweis:
Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
Eigenschaften
| Baureihe | leichte Baureihe |
| Rohrdurchmesser (außen) | 10 L (M16x1,5) |
| Einschraubgewinde | R 3/8" |
| Betriebsdruck mit hartem Kupferrohr [bar] | 115 |
| Temperaturbereich [°C] | -60 bis +300 |
Weitere Informationen zu WE10LR3/8MSV
| Gewicht | 55 g / Stk. |
| GTIN | 4050571738419 |
| Tariff No. | 74122000 |
| RoHS konform | Ja |
Dokumente
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
