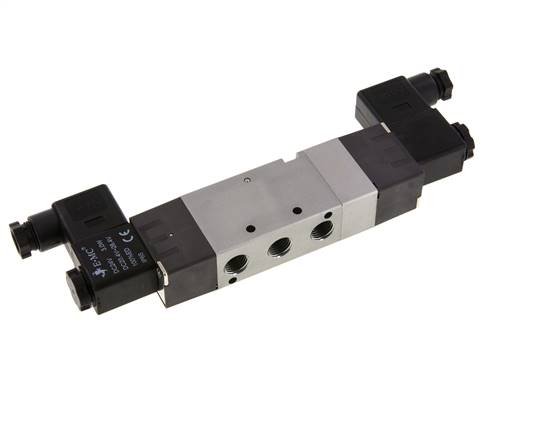

5/3 voies électrovanne, G 1/4", Position centrale aérée, 24 V DC
Numéro de l'article:
RV 5332-08P-24V=
Description d’article
Matériaux:
Corps et coulisseau : Aluminium, joints : NBR, pilote : polyamide
Plage de température:
-5 à +60 °C
Pression de service:
1,5 à 8 bar
Fluides:
air comprimé filtré, huilé et sans huile
Temps de commutation (jusqu'à 5 bar):
<50 ms, maxi. 5 cycles de manœuvres / sec. (5/3 voies : maxi. 3 cycles de manœuvres / sec.)
Tensions de commande:
Standard: 24 V DC, 230 V AC, autres tensions sur demande
Tolérance de tension:
± 10 %
Indice de protection:
IP 65
Durée de vie :
au min. 40 millions de cycles de manœuvres
Forme de construction bobine magnétique:
T1 (dimensions du connecteur 1)
Information:
La bobine et le manchon sont fournis non montés.
Corps et coulisseau : Aluminium, joints : NBR, pilote : polyamide
Plage de température:
-5 à +60 °C
Pression de service:
1,5 à 8 bar
Fluides:
air comprimé filtré, huilé et sans huile
Temps de commutation (jusqu'à 5 bar):
<50 ms, maxi. 5 cycles de manœuvres / sec. (5/3 voies : maxi. 3 cycles de manœuvres / sec.)
Tensions de commande:
Standard: 24 V DC, 230 V AC, autres tensions sur demande
Tolérance de tension:
± 10 %
Indice de protection:
IP 65
Durée de vie :
au min. 40 millions de cycles de manœuvres
Forme de construction bobine magnétique:
T1 (dimensions du connecteur 1)
Information:
La bobine et le manchon sont fournis non montés.
propriétés
| Tension de commande | 24 V DC |
| Circuit | 5/3 voies |
| Fonction | Position centrale aérée |
| Filetage G1 (3x) | G 1/4" |
| Filetage air évacué G2 (2x) | G 1/4" |
| Dimension nominale [mm] | 4,8 |
| Débit [l/min] | 850 |
| Puissance absorbée (DC) [W] | 3 |
| Bobine magnétique de rechange | MAG T1 24V= |
| A [mm] | 209,4 |
| B [mm] | 40 |
| C [mm] | 27 |
| D [mm] | 13,5 |
| E [mm] | 83,2 |
| F [mm] | 24 |
| H1 [mm] | 4,3 |
| H2 [mm] | 4,3 |
| J [mm] | 20 |
| K [mm] | 70,2 |
| L [mm] | 50 |
| M [mm] | 72,7 |
| N [mm] | 45 |
| O [mm] | 84,2 |
| P [mm] | 0 |
| S [mm] | 24 |
| T [mm] | 95,2 |
| U [mm] | 70 |
| V [mm] | 40,5 |
| W [mm] | 0 |
Informations sur RV5332-08P-24V=
| Poids | 500 g / Pièce |
| GTIN | 4050571716561 |
| Tariff No. | 84812090 |
| Fabricant | EMC |
Vidéos YouTube:
Documents
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*Ressort pneumatique
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
Nos produits et marchandises sont destinés exclusivement à un usage industriel et commercial.
