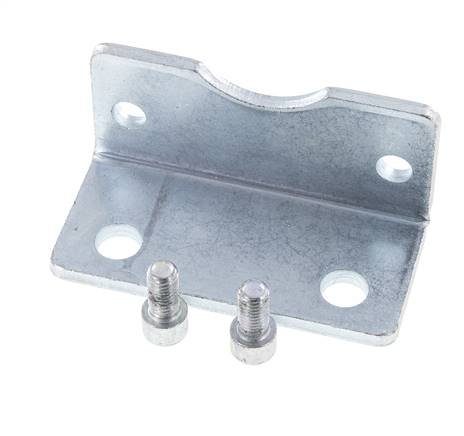

équerre de pied ISO 15552 100 mm, Acier galvanisé
Numéro de l'article:
TA 100
Description d’article
Livraison:
1 équerre de fixation et 2 vis de fixation fournies
1 équerre de fixation et 2 vis de fixation fournies
propriétés
| Matériau | Acier galvanisé |
| pour diamètre de piston [mm] | 100 |
| AA [mm] | 75 |
| D [mm] | 14 |
| FA [mm] | 71 |
| G [mm] | 6 |
| HH [mm] | 57 |
| L3 [mm] | 220 |
| L5 [mm] | 270 |
| M [mm] | 115 |
| N [mm] | 89,0 |
| Q [mm] | 16 |
Informations sur TA100
| Poids | 550 g / Pièce |
| GTIN | 4050571688264 |
| Numéro des marchandises en douane | 84129080 |
Documents
- Page de catalogue Atlas 9 (page 839) (PDF)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
