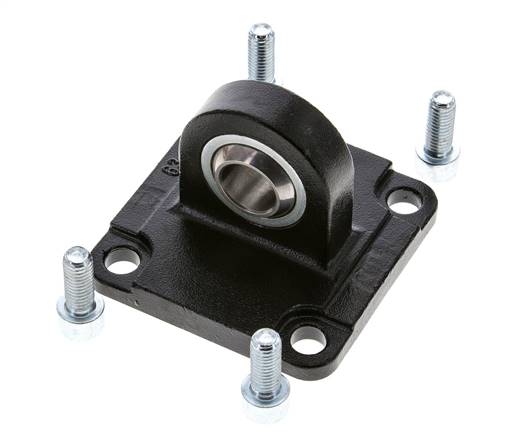

fixation oscillante avec patte ISO15552 (sphérique) 63 mm Acier bruni
Numéro de l'article:
TE 63
Description d’article
Livraison:
1 fixation oscillante et 4 vis de fixation fournies
Attention :
N'utiliser que des boulons de type FFQ pour la connexion avec le type TQ!
1 fixation oscillante et 4 vis de fixation fournies
Attention :
N'utiliser que des boulons de type FFQ pour la connexion avec le type TQ!
propriétés
| Matériau | Acier bruni |
| pour diamètre de piston [mm] | 63 |
| A [mm] | 21 |
| B [mm] | 15,0 |
| D [mm] | 16 |
| F [mm] | 32 |
| L [mm] | 190 |
| M [mm] | 75 |
| N [mm] | 56,5 |
Informations sur TE63
| Poids | 550 g / Pièce |
| GTIN | 4050571693268 |
| Tariff No. | 84129080 |
| Fabricant | Airtec (WEEE DE94696834 ) |
Documents
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
Nos produits et marchandises sont en principe destinés uniquement à un usage industriel et commercial.
