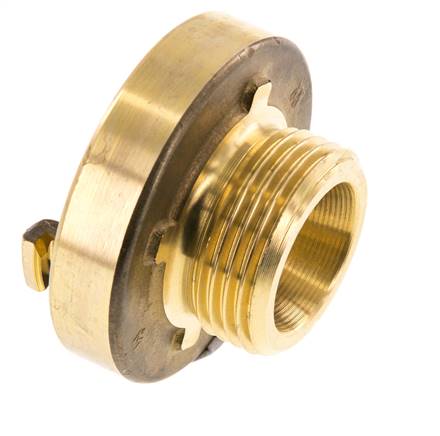

raccord Storz G 1"(fil. mâle), 25-D, laiton
Numéro de l'article:
STKG 31/10 MS
Description d’article
Matériaux:
Joint : NBR (inox : FKM)
Plage de température:
-40°C à +110°C max (acier inoxydable: -15°C à +200°C max.)
Pression de service:
max. 16 bar
Domaine d'utilisation:
industrie, pompiers, raffineries, agriculture, bâtiment, navigation, armée et protection civile
Dimensions permettant de déterminer la taille des accouplements Storz Tailles DIN
Distance entre ergots 31 mm = Dimension Storz 25-D, Distance entre ergots 66 mm = Dimension Storz 52-C, Distance entre ergots 89 mm = Dimension Storz 75-B, Distance entre ergots 133 mm = Dimension Storz 110-A
Avantages:
•attribution simple de l’extrémité du flexible et du raccordement,
•connexion et détachement rapide par une rotation à 120°,
•tous les couplages présentent le même espacement de tasseaux et sont compatibles entre eux. Il vaut : même espacement des tasseaux, même taille nominale,
•grand éventail d’utilisations grâce à l’emploi de flexibles spécifiques aux applications,
•aluminium forgé – pas de risque de cassure comme p. ex. dans le cas de couplages coulés en aluminium,
•laiton – corps consiste en alliage conforme DVGW/KTW.
En option:
Tubulure filetée basculante -DR
Joint : NBR (inox : FKM)
Plage de température:
-40°C à +110°C max (acier inoxydable: -15°C à +200°C max.)
Pression de service:
max. 16 bar
Domaine d'utilisation:
industrie, pompiers, raffineries, agriculture, bâtiment, navigation, armée et protection civile
Dimensions permettant de déterminer la taille des accouplements Storz Tailles DIN
Distance entre ergots 31 mm = Dimension Storz 25-D, Distance entre ergots 66 mm = Dimension Storz 52-C, Distance entre ergots 89 mm = Dimension Storz 75-B, Distance entre ergots 133 mm = Dimension Storz 110-A
Avantages:
•attribution simple de l’extrémité du flexible et du raccordement,
•connexion et détachement rapide par une rotation à 120°,
•tous les couplages présentent le même espacement de tasseaux et sont compatibles entre eux. Il vaut : même espacement des tasseaux, même taille nominale,
•grand éventail d’utilisations grâce à l’emploi de flexibles spécifiques aux applications,
•aluminium forgé – pas de risque de cassure comme p. ex. dans le cas de couplages coulés en aluminium,
•laiton – corps consiste en alliage conforme DVGW/KTW.
En option:
Tubulure filetée basculante -DR
propriétés
| Matériau | laiton |
| Dimension Storz | 25-D |
| Filetage | G 1" |
| exécution | Standard |
| Distance entre ergots [mm] | 31 |
| Plage de température [°C] | -40 à +110 |
Informations sur STKG31/10MS
| Poids | 220 g / Pièce |
| GTIN | 4050571162702 |
| Numéro des marchandises en douane | 74122000 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 345) (PDF)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
