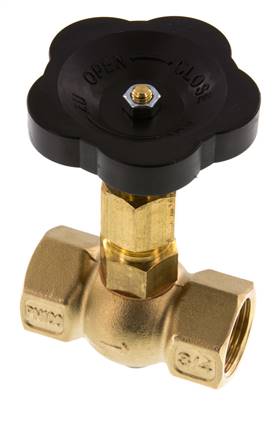

vanne d'arrêt à aiguille, en laiton, G 3/4" (IG), 0 à 100bar
Numéro de l'article:
NADEL 34
Description d’article
Matériaux:
Caisson: laiton, joint: NBR (3/4"- 2": PTFE)
Caisson: laiton, joint: NBR (3/4"- 2": PTFE)
propriétés
| exécution | Filetage femelle |
| Filetage | G 3/4" (filetage femelle) |
| DN [mm] | 9 |
| L [mm] | 67 |
| PN [bar] | 0 - 100 |
| ValeurKv* [l/min] | 18 |
| Plage de température [°C] | -30 à +110 |
Informations sur NADEL34
| Poids | 500 g / Pièce |
| GTIN | 4050571520816 |
| Numéro des marchandises en douane | 84818079 |
| Conforme RoHS | Oui |
Documents
- Page de catalogue Atlas 9 (page 510) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*Débit d'eau à +20°C, pression de 1 bar à l'entrée de l'électrovanne, écoulement libre. Débit d'air [l/min] env. 13,4 x kv x Pentrée, si Psortie < Pentrée/2 (Pentrée et Psortie sont des valeurs absolues en bar).
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
