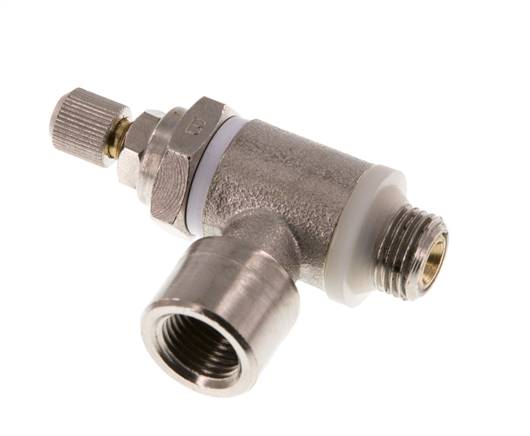

Smoorterugslagventiel G 1/8", afvoerluchtregelend (B)
Artikelnummer:
GRL 18 MSV KOR
Artikelbeschrijving
Temperatuurbereik:
-20 tot +80 °C
Bedrijfsdruk:
0,2 tot 10 bar
Voordelen:
•compacte vorm,
•onverliesbare kenmerking op sleutelvlak geeft ook na jarenlang gebruik de functie van de holle schroef aan (B-afvoerlucht regelend, A-toevoerlucht regelend, C-toe- en afvoerlucht regelend)
Type B - afvoerlucht regelend (Standaard):
Debiet:
Van de schroefdraad tot het ringstuk gesmoord debiet
Aanbevolen gebruik:
Voor cilinders vanaf Ø 16 mm
Voordelen:
•Goede instelmogelijkheden zonder springen,
•Gelijkmatige loop,
•Voorwaartse slag en terugslag met verschillende snelheden mogelijk
Type A - toevoerlucht regelend (speciale uitrusting):
Debiet:
Van het ringstuk tot de schroefdraad gesmoord debiet
Aanbevolen gebruik:
Voor kleine cilinder-Ø en korte slagen (kleine volumes)
Voordelen:
•ook kleine luchtvolumes zijn regelbaar,
•voorwaartse slag en terugslag verschillende snelheden mogelijk
Type C - toe- en afvoerluchtregelend (speciale uitrusting):
Debiet in beide richtingen gesmoord
Aanbevolen gebruik:
Voor kleine een enkelvoudig werkende cilinders
Voordelen:
•Voorwaartse slag en terugslag met verschillende snelheden
Nadelen:
•de cilinder kan mogelijkerwijze springen
Materialen
Holle schroef: Vernikkeld messing, Banjo-onderdeel: Vernikkeld messing, afdichtingen: NBR, afdichtings- en afstandsring: Kunststof
-20 tot +80 °C
Bedrijfsdruk:
0,2 tot 10 bar
Voordelen:
•compacte vorm,
•onverliesbare kenmerking op sleutelvlak geeft ook na jarenlang gebruik de functie van de holle schroef aan (B-afvoerlucht regelend, A-toevoerlucht regelend, C-toe- en afvoerlucht regelend)
Type B - afvoerlucht regelend (Standaard):
Debiet:
Van de schroefdraad tot het ringstuk gesmoord debiet
Aanbevolen gebruik:
Voor cilinders vanaf Ø 16 mm
Voordelen:
•Goede instelmogelijkheden zonder springen,
•Gelijkmatige loop,
•Voorwaartse slag en terugslag met verschillende snelheden mogelijk
Type A - toevoerlucht regelend (speciale uitrusting):
Debiet:
Van het ringstuk tot de schroefdraad gesmoord debiet
Aanbevolen gebruik:
Voor kleine cilinder-Ø en korte slagen (kleine volumes)
Voordelen:
•ook kleine luchtvolumes zijn regelbaar,
•voorwaartse slag en terugslag verschillende snelheden mogelijk
Type C - toe- en afvoerluchtregelend (speciale uitrusting):
Debiet in beide richtingen gesmoord
Aanbevolen gebruik:
Voor kleine een enkelvoudig werkende cilinders
Voordelen:
•Voorwaartse slag en terugslag met verschillende snelheden
Nadelen:
•de cilinder kan mogelijkerwijze springen
Materialen
Holle schroef: Vernikkeld messing, Banjo-onderdeel: Vernikkeld messing, afdichtingen: NBR, afdichtings- en afstandsring: Kunststof
Eigenschappen
| Uitvoering | afvoerluchtregelend (B) |
| Instelling | Kartelschroef en contramoeren (zonder gereedschap instelbaar en met steeksleutel vergrendelbaar) |
| Schroefdraad buiten | G 1/8" |
| Schroefdraad binnen | G 1/8" |
Meer informatie over GRL18MSVKOR
| Gewicht | 39 g / Stk |
| GTIN | 4050571340735 |
| Nummer douanegoederen | 84812090 |
YouTube video’s:
Documenten
- Cataloguspagina Atlas 9 (pagina 797) (PDF)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
