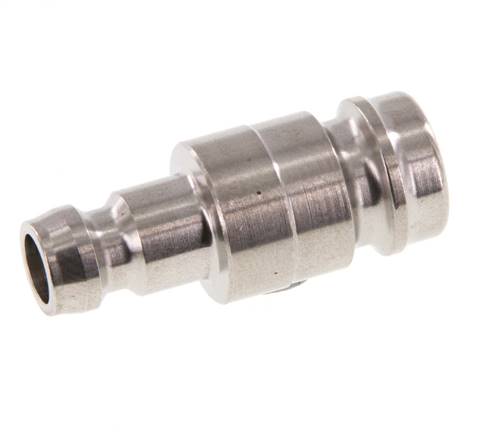

Tempereerkoppelingsverbinding 9 mm tap - 13 mm tap
Artikelnummer:
KSTST 9/13 ES
Artikelbeschrijving
Materialen
Aansluiting, klep, kleplichaam en ontgrendelingshuls: Messing of 1.4305, veer, borgring en ontgrendelingskogels: Roestvrij staal, afdichtingen: FKM (PTFE-gecoat)
Temperatuurbereik:
+5 tot +200 °C (water tot 150 °C)
Bedrijfsdruk:
0 tot 15 bar
Toepassingsbereik:
voor vloeibare media met temperaturen tot +200°, bijv. voor koelcircuits van kunststofverwerkingsmachines
Aanwijzing:
Koppelingsstekker met ventiel voor afsluiting aan beide zijden (BA) kunnen alleen met koppelingsdozen met ventiel (BA) gebruikt worden.
Optioneel:
met ontgrendelingsbeveiliging (is bij roestvrij stalen koppeling Standard) -S
Voor eenvoudiger onderscheiden van de messing koppelingen:
Koppelingsbus:
Schuifhuls van helder messing = afsluitend, schuifhuls van vernikkeld messing = zonder klep
Koppelingsstekker:
Stekker van helder messing = metrische schroefdraad, stekker van vernikkeld messing = imperiale schroefdraad
Compatibel met**:
HASCO (Z8 .../9 ...)
Aansluiting, klep, kleplichaam en ontgrendelingshuls: Messing of 1.4305, veer, borgring en ontgrendelingskogels: Roestvrij staal, afdichtingen: FKM (PTFE-gecoat)
Temperatuurbereik:
+5 tot +200 °C (water tot 150 °C)
Bedrijfsdruk:
0 tot 15 bar
Toepassingsbereik:
voor vloeibare media met temperaturen tot +200°, bijv. voor koelcircuits van kunststofverwerkingsmachines
Aanwijzing:
Koppelingsstekker met ventiel voor afsluiting aan beide zijden (BA) kunnen alleen met koppelingsdozen met ventiel (BA) gebruikt worden.
Optioneel:
met ontgrendelingsbeveiliging (is bij roestvrij stalen koppeling Standard) -S
Voor eenvoudiger onderscheiden van de messing koppelingen:
Koppelingsbus:
Schuifhuls van helder messing = afsluitend, schuifhuls van vernikkeld messing = zonder klep
Koppelingsstekker:
Stekker van helder messing = metrische schroefdraad, stekker van vernikkeld messing = imperiale schroefdraad
Compatibel met**:
HASCO (Z8 .../9 ...)
Eigenschappen
| Materiaal | Roestvrij staal (1.4305) |
| Zuigerdiameter 1 [mm] | 9 |
| Zuigerdiameter 2 [mm] | 13 |
| Compatibel met HASCO | Z830/9x13/VA |
Meer informatie over KSTST9/13ES
| Gewicht | 15 g / Stk |
| GTIN | 4050571457198 |
| Nummer douanegoederen | 84812090 |
| Conform RoHS | Ja |
YouTube video’s:
Documenten
- Cataloguspagina Atlas 9 (pagina 305) (PDF)
- 3D-CAD-file (volumemodel) (Alleen voor aangemelde klanten) (STP)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
**Namen en aanduidingen zijn gedeeltelijk geregistreerde handelsmerken van de respectievelijke eigenaars.
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
