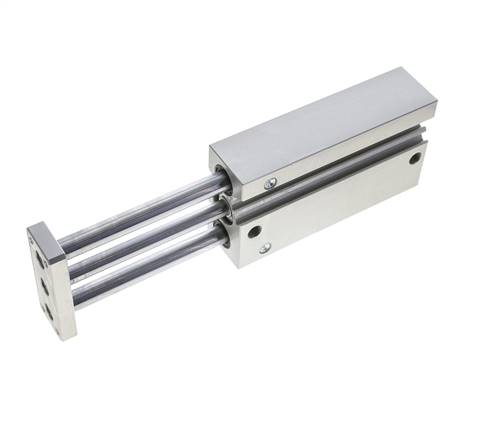

Cylinder prowadzacy, z lozyskiem slizgowym, tlok 20mm,skok 100mm

Numer artykułu:

ZDFM 20/100 G

Wszystkie artykuły w tej grupie
463,66 € z 19 % VAT
Szt.
Opis artykułu
Materialy:
 Korpus i plyta: aluminium anodowane, prowadnice: stal chromowana na twardo, tloczysko: stal chromowana na twardo, tloczysko: aluminium, uszczelka: NBR / PUR

Zakres temperatur:
 -20 do +80 °C

Cisnienie robocze:
 maks. 10 bar

Wykonanie:
 z tlokiem elektromagnetycznym

Typ wylacznika cylindrowego:
 D, A

Zalety:
 • idealny do podnoszenia duzych ladunków bocznych,
• liczne mozliwosci mocowania
Właściwości
śred­ni­ca tłoka 20
Skok 100
Wy­ko­na­nie z ło­ży­skiem śli­zgo­wym
F (przy­łą­cze sprę­żo­ne­go po­wie­trza) G 1/8"
Ze­sta­wy na­praw­cze ZDFM 20 REP
Do­pusz­czal­na siła bocz­na 49
Do­pusz­czal­ny mo­ment ob­ro­to­wy na pły­cie koń­co­wej 0,90
A 10
B 30,0
C 12
D 10
E1 60
E2 18
F1 11,0
F2 9
F3 8
G1 72
G2 29
H 52
H1 46
L1 37,0
L2 49,0
L3 79,0
M1 74
M2 36
N 26
N1 17
N2 19
O1 13
O2 10
O3 64
P1 M 5
Q 20
R 8,0
T1 2,5
T2 4,5
Więcej informacji ZDFM20/100G
Ciężar 1,2 kg / Szt.
GTIN 4050571810146
Tariff No. 84123100
Zgodność RoHS Tak
