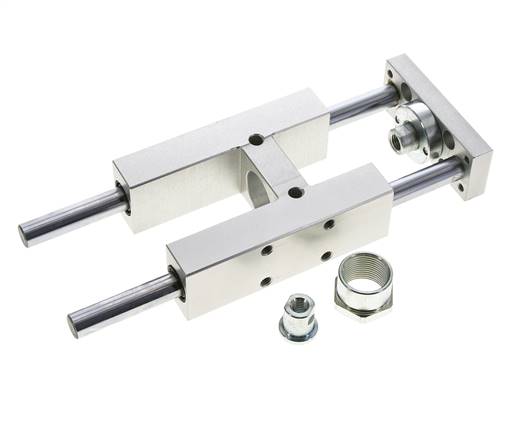

Jednostka prowadzaca do ISO6432-Ø 20 & 25mm, skok 50mm
Numer artykułu:
LE 25/50 HG
Opis artykułu
Funkcja:
Prowadnice zapobiegaja obracaniu sie i absorbuja sily poprzeczne w cylindrach standardowych.
Materialy:
Korpus: Aluminium eloksalowane, trzpienie prowadzace: Stal chromowana na twardo, zgarniacz: NBR, lozysko: Stal lub spiek brazu
Zakres temperatur:
-30 do +100 °C
Prowadnice zapobiegaja obracaniu sie i absorbuja sily poprzeczne w cylindrach standardowych.
Materialy:
Korpus: Aluminium eloksalowane, trzpienie prowadzace: Stal chromowana na twardo, zgarniacz: NBR, lozysko: Stal lub spiek brazu
Zakres temperatur:
-30 do +100 °C
Właściwości
| Wykonanie |
H z prowadnicą ślizgową |
| dla średnicy tłoka | 20 & 25 |
| Skok | 50 |
| MA / MB* | 19 / 17 |
| A | 79 |
| B | 34 |
| C | 37 |
| CH | 12 |
| D | 17 |
| D1 | 8,5 |
| E | 15 |
| F | 78 |
| G | 32 |
| H | 12 |
| I | 12 |
| J | M 5 |
| K | M 6 |
| L1 | 166,0 |
| L2 | 15 |
| L3 | 58 |
| L4 | 108 |
| M | 38 |
| N | 5,5 |
| O | 9 |
| P | 10 |
| Q | 7,5 |
| R | 6,5 |
| S | 11 |
| T | 6,5 |
| U | 38 |
| V | 68 |
| W | 32,5 |
| X | 20 |
| Y | 23 |
| Z | 58,0 |
Więcej informacji LE25/50HG
| Ciężar | 950 g / Szt. |
| GTIN | 4050571464400 |
| Numer towaru podlegającego ocleniu | 84123100 |
Filmy z YouTube:
Dokumenty
- Strona katalogu Atlas 9 (strona 845) (PDF)
- Karta informacyjna (Podgląd wydruku)
- Karta informacyjna (angielski) (Podgląd wydruku)
*Podany moment obrotowy odpowiada maks. dopuszczalnemu obciazeniu dynamicznemu. W przypadku obciazen statycznych moment ten mozna pomnozyc przez wspólczynnik 2.
Podawane informacje są niezobowiązującymi danymi orientacyjnymi! Nie ponosimy odpowiedzialności za dane wybrane bez pisemnego potwierdzenia. Dane ciśnienia dotyczą, o ile nie podano inaczej, płynów z grupy II w temperaturze +20°C.
