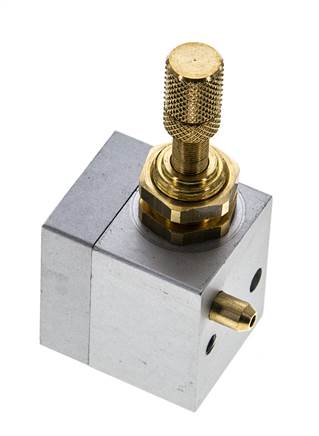

Opis artykułu
Materialy:
Korpus: Aluminium eloksalowane, dysza i dysza nastawcza: Mosiadz, uszczelki: NBR
Zakres temperatur:
maks. +60 °C
Cisnienie robocze:
3 do 8 bar
Zasilanie cisnieniem:
filtrowane sprezone powietrze
media rozpylane:
Woda, rozcienczony olej i inne ciecze nieagresywne
Funkcja:
Powietrze sprezone z wejscia P zabiera na zasadzie Venturiego ilosc cieczy ustawiana iglica z wejscia A i rozpyla ja na male czastki. Cisnienie jak równiez doprowadzona ilosc powietrza sprezonego ustawiana jest na zewnetrznych regulatorach i dlawikach. Ciecz jest zasysana automatycznie.
Wskazówka:
Po dluzszym czasie uzytkowania na dyszy moze wystepowac kroplenie poprzez wytwarzanie osadu. Dysza powinna byc zamocowana w ten sposób, aby krople te nie mialy negatywnego wplywu na zastosowanie.
Korpus: Aluminium eloksalowane, dysza i dysza nastawcza: Mosiadz, uszczelki: NBR
Zakres temperatur:
maks. +60 °C
Cisnienie robocze:
3 do 8 bar
Zasilanie cisnieniem:
filtrowane sprezone powietrze
media rozpylane:
Woda, rozcienczony olej i inne ciecze nieagresywne
Funkcja:
Powietrze sprezone z wejscia P zabiera na zasadzie Venturiego ilosc cieczy ustawiana iglica z wejscia A i rozpyla ja na male czastki. Cisnienie jak równiez doprowadzona ilosc powietrza sprezonego ustawiana jest na zewnetrznych regulatorach i dlawikach. Ciecz jest zasysana automatycznie.
Wskazówka:
Po dluzszym czasie uzytkowania na dyszy moze wystepowac kroplenie poprzez wytwarzanie osadu. Dysza powinna byc zamocowana w ten sposób, aby krople te nie mialy negatywnego wplywu na zastosowanie.
Właściwości
| Przyłącze sprężonego powietrza | M 5 |
| Przyłącze cieczy | M 5 |
| Gwint montażu tablicy rozdzielczej | M 12x0,75 |
| rozpylona ilość płynu | 15 - 60 |
| Nakrętka mocująca | GM 12075 MSV |
Więcej informacji ZERSTAUBM5B
| Ciężar | 90 g / Szt. |
| GTIN | 4050571815974 |
| Numer towaru podlegającego ocleniu | 84814090 |
Dokumenty
- Strona katalogu Atlas 9 (strona 944) (PDF)
- Dokumentacja: Rozpylacze pneumatyczne (PDF)
- 3D-CAD-File (model przestrzenny) (Wyłącznie dla zalogowanych klientów) (STP)
- Karta informacyjna (Podgląd wydruku)
- Karta informacyjna (angielski) (Podgląd wydruku)
*maks. Grubosc blachy: 5 mm
Podawane informacje są niezobowiązującymi danymi orientacyjnymi! Nie ponosimy odpowiedzialności za dane wybrane bez pisemnego potwierdzenia. Dane ciśnienia dotyczą, o ile nie podano inaczej, płynów z grupy II w temperaturze +20°C.
