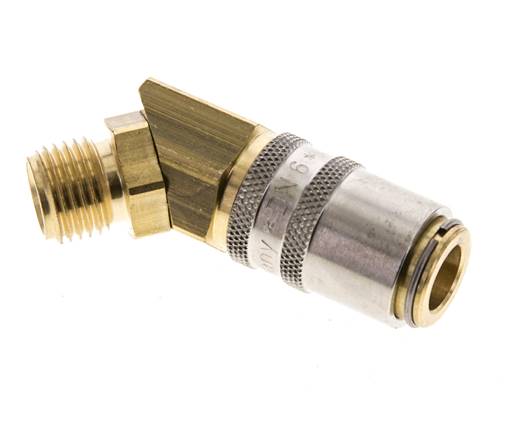

Szybkozlaczka do form wtykowych 45°- czop 9mm,G 1/4"(gwint zew.)
Numer artykułu:
KDTG 9/1445 OV
Opis artykułu
Materialy:
Przylacze, zawór, korpus zaworu i tuleja odblokowujaca: Mosiadz lub 1.4305, sprezyna, pierscien osadczy rozprezny i kulki blokujace: Stal szlachetna, uszczelki: Viton (powloka PTFE)
Zakres temperatur:
+5 do +200 °C (woda do 150°C)
Cisnienie robocze:
0 do 15 bar
Obszar zastosowania:
dla mediów cieklych o temperaturach do +200°C, np. dla obiegów chlodzacych w maszynach przetwarzajacych tworzywa sztuczne
Wskazówka:
Wtyczki zlacza zzaworem dla obustronnego odciecia (BA) moga byc uzywane tylko zgniazdami zlacza zzaworem (BA).
Opcjonalnie:
z bezpiecznikiem odblokowywania (ze zlaczka ze stali szlachetnej standard) -S
Do latwiejszego odróznienia zlaczy mosieznych:
Gniazdo zlacza:
Tulejka przesuwna z mosiadzu blyszczaca = odcinajaca, tulejka przesuwna z mosiadzu niklowana = bez zaworu
Wtyk zlacza:
wtyczka z mosiadzu polyskowego = gwint metryczny, wtyczka z mosiadzu niklowana = gwint calowy
kompatybilny z **:
HASCO (Z8 .../9 ...)
Przylacze, zawór, korpus zaworu i tuleja odblokowujaca: Mosiadz lub 1.4305, sprezyna, pierscien osadczy rozprezny i kulki blokujace: Stal szlachetna, uszczelki: Viton (powloka PTFE)
Zakres temperatur:
+5 do +200 °C (woda do 150°C)
Cisnienie robocze:
0 do 15 bar
Obszar zastosowania:
dla mediów cieklych o temperaturach do +200°C, np. dla obiegów chlodzacych w maszynach przetwarzajacych tworzywa sztuczne
Wskazówka:
Wtyczki zlacza zzaworem dla obustronnego odciecia (BA) moga byc uzywane tylko zgniazdami zlacza zzaworem (BA).
Opcjonalnie:
z bezpiecznikiem odblokowywania (ze zlaczka ze stali szlachetnej standard) -S
Do latwiejszego odróznienia zlaczy mosieznych:
Gniazdo zlacza:
Tulejka przesuwna z mosiadzu blyszczaca = odcinajaca, tulejka przesuwna z mosiadzu niklowana = bez zaworu
Wtyk zlacza:
wtyczka z mosiadzu polyskowego = gwint metryczny, wtyczka z mosiadzu niklowana = gwint calowy
kompatybilny z **:
HASCO (Z8 .../9 ...)
Właściwości
| Tworzywo | Mosiądz |
| Wykonanie | bez zaworu |
| Gwint zewnętrzny | G 1/4" |
| Z możliwością zastosowania do wtyczki z zaworem | Nie |
| Zabezpieczenie odblokowania | Nie |
| Zgodność z HASCO | Z808/9xG1/4x45 |
Więcej informacji KDTG9/1445OV
| Ciężar | 70 g / Szt. |
| GTIN | 4050571402907 |
| Tariff No. | 84812090 |
| Zgodność RoHS | Tak |
Dokumenty
- 3D-CAD-File (model przestrzenny) (Wyłącznie dla zalogowanych klientów) (STP)
- Karta informacyjna (Podgląd wydruku)
- Karta informacyjna (angielski) (Podgląd wydruku)
**Nazwy i oznaczenia sa czesciowo zarejestrowanymi znakami towarowymi danych producentów.
Podawane informacje są niezobowiązującymi danymi orientacyjnymi! Nie ponosimy odpowiedzialności za dane wybrane bez pisemnego potwierdzenia. Dane ciśnienia dotyczą, o ile nie podano inaczej, płynów z grupy II w temperaturze +20°C.
Nasze produkty i towary są zasadniczo przeznaczone wyłącznie do użytku przemysłowego i komercyjnego.
