3-Wege-Kugelhähne sind essentielle Komponenten in vielen industriellen Anwendungen, weil sie den Fluss von Flüssigkeiten oder Gasen auf einfache Weise lenken und regeln können. Sie ermöglichen es, sowohl Ströme zu kombinieren als auch zu trennen. In diesem Beitrag untersuchen wir die Funktionsweise dieser vielseitigen Ventile, die Unterschiede zwischen verschiedenen Ausführungen und ihre typischen Einsatzgebiete. Das diese robust konstruierten, präzise und effizient gefertigten Bauteile mehr sein können als reine Absperrventile, zeigt Ihnen unser Experte im neuesten Landefeld Video.
Unser Fachmann geht im Video auch auf die verschiedenen Formen der 3-Wege-Kugelhähne ein und erklärt Ihnen den Unterschied zwischen L- und T- Bohrung, sowie die durch versetzen des Handhebels bis zu vier möglichen Schaltungen L und T1 bis T4. All diese Informationen und das dazugehörige Diagramm finden Sie auch in unserem Katalog, oder in diesem Beitrag.
Darüber hinaus gibt unser Experte einen Überblick über die verschiedenen Materialen der Kugelhähne, deren Verwendungsbereich und geht auf die Ausnahme der hydraulischen Blockkugelhähne ein.
Funktionsweise von 3-Wege-Kugelhähnen
Eine im Inneren sitzende Kugel lässt sich drehen und ermöglicht es, den Fluss zwischen den drei Anschlüssen zu steuern. Durch das Drehen der Kugel werden die Kanäle geöffnet oder geschlossen, was dem Benutzer eine präzise Steuerung ermöglicht.
Materialien und Bauformen von 3-Wege-Kugelhähnen
3-Wege-Kugelhähne sind in verschiedenen Materialien erhältlich, die für unterschiedliche Anwendungen geeignet sind:
Edelstahl: Wird häufig verwendet, weil es korrosionsbeständig und hygienisch ist. Besonders in der Lebensmittel- und Pharmaindustrie kommt Edelstahl zum Einsatz, da er hohe Temperaturen und aggressive Medien aushält.
Messing: Ein kostengünstigeres Material, das für allgemeine Anwendungen gut geeignet ist, insbesondere wenn keine aggressiven Chemikalien zum Einsatz kommen.

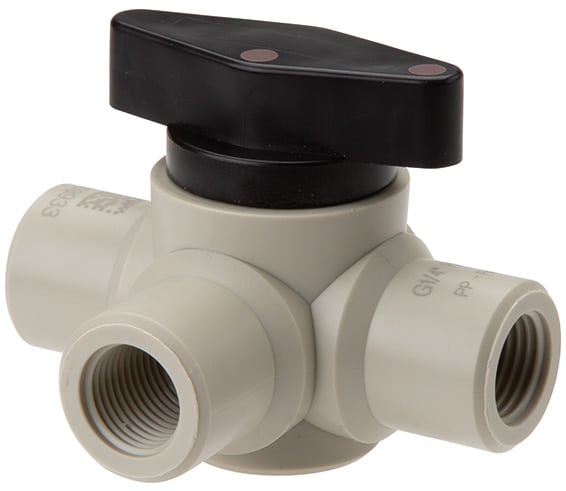

Kunststoff (PVC, PP): Wird für leichtere oder chemisch aggressive Anwendungen genutzt, bei denen Metall zu kostspielig oder anfällig für Korrosion wäre.
Bauformen:
- Es gibt L-Bohrungen und T-Bohrungen, die verschiedene Flusskonfigurationen ermöglichen.
L- und T-Bohrungen: Was ist der Unterschied?
- L-Bohrung: Verbindet zwei der drei Anschlüsse miteinander. Sie ermöglicht es, eine Richtung zu sperren oder freizugeben.
- T-Bohrung: Stellt Verbindungen zwischen allen drei Anschlüssen her. Damit lässt sich der Fluss mischen oder verteilen.
Typische Anwendungen
3-Wege-Kugelhähne finden in verschiedenen Industrien Verwendung:
- Chemische und pharmazeutische Industrie: Mischen und Lenken von Flüssigkeiten.
- Lebensmittelverarbeitung: Hygienische Steuerung von Medienströmen.
- Gas- und Ölindustrie: Steuern von Flüssigkeiten unter hohem Druck.
Vorteile von 3-Wege-Kugelhähnen
- Flexibilität: Eignen sich sowohl als Misch- als auch als Verteilerventile.
- Zuverlässigkeit: Robustes Design, das für viele Zyklen ausgelegt ist.
- Einfache Bedienung: Einfache Steuerung durch manuelle oder automatische Hebel.
Die Bedeutung der Druckklasse
Kugelhähne sind für verschiedene Druckstufen ausgelegt. Standardmodelle bewältigen Drücke bis zu 55 Bar, während spezielle Hochdruckmodelle sogar ein vielfaches widerstehen.
Der Einsatz von Kugelhähnen mit elektrischem Schwenkantrieb

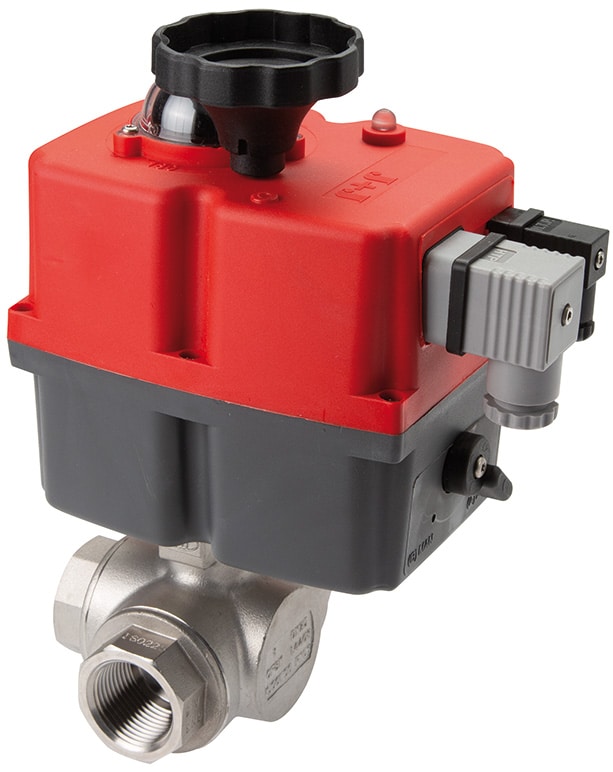

3-Wege-Kugelhähne werden häufig mit elektrischen Schwenkantrieben kombiniert, weil diese eine präzise Steuerung des Medienflusses ermöglichen. Der Antrieb dreht die Kugel automatisch und sorgt so für eine flexible Kontrolle des Flusses. In automatisierten Prozessen steuern sie die Ströme effizient und ohne manuelle Eingriffe. Gerade in komplexen Anwendungen wird der Kugelhahn mit einem Schwenkantrieb kombiniert, um das Umschalten zwischen verschiedenen Kanälen zu automatisieren. Dank der Integration in moderne Steuerungssysteme lassen sich Durchflussraten genau anpassen und optimieren.
Fazit:
3-Wege-Kugelhähne sind aufgrund ihrer Flexibilität und Zuverlässigkeit unverzichtbar in vielen industriellen Prozessen. Weil sie sowohl als Misch- als auch als Verteilventil genutzt werden können, bieten sie eine besonders einfache Lösung für komplexe Steuerungsaufgaben. Durch ihre robuste Bauweise halten sie hohen Druckbelastungen stand und sind in zahlreichen Industrien von unschätzbarem Wert.
Hier finden Sie die Artikel aus dem Video:

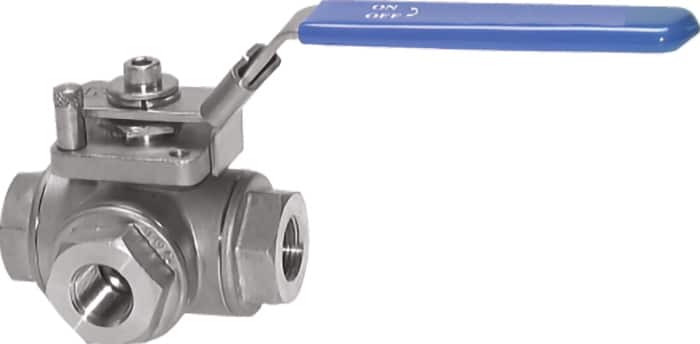

- 3-Wege Kugelhahn
- 3-Wege Kugelhahn bis 55 bar
- Edelstahl-3-Wege Kugelhahn bis 63 bar
- Übersicher gesamtes Kugelhahn-Sortiment
