Sie müssen ein gasförmiges oder flüssiges Medium von einer Versorgungsleitung durch eine rotierende Achse fördern und denken, dass das nicht möglich ist? Das stimmt soweit! Mit einer Standard Verschraubung ist das nicht machbar. Aber wir bei Landefeld bieten Ihnen mit unserem einzigartigen Produkt Portfolio natürlich auch dafür eine passende Lösung! Mit unseren Dreh- und Schwenkverschraubungen ist auch dieses Problem im Handumdrehen gelöst. Wie das funktioniert, erklärt Ihnen unser Experte im folgenden Video!
Video Highlights:
0:31 Minuten: Unsere Auswahl an Dreh- und Schwenkverschraubungen!
0:55 Minuten: Dreh- und Schwenkverschraubungen in der Druckluft!
2:09 Minuten: Dreh- und Schwenkverschraubungen bei Anwendungen für Wasser!
3:22 Minuten: Dreh- und Schwenkverschraubungen bei hydraulischen Anwendungen!
3:50 Minuten: Zusammenfassung!
4:01 Minuten: Unsere Tipps!
Der Vorteil von Dreh- und Schwenkverschraubungen!
Gleitgelagerte Schwenkverschraubungen sind von Vorteil, wenn Medien unter langsamen Schwenk-bewegungen gefördert werden müssen, denn diese sind kleinbauen und sehr günstig. Damit können Sie das Verdrillen von Schläuchen wirksam verhindern. Der klassische Einsatz ist die Waschpistole am Wasserschlauch, oder die Druckluftpistoel am Druckluftschlauch.
Bei höheren Drehzahlen oder dauerhaften Drehbewegungen setzen Sie bitte kugelgelagerte Dreh-verschraubungen ein. Der Vorteil liegt klar auf der Hand. Sie drehen durch die integrierten Kugellager sehr leicht und sind für hohe Drehzahlen ausgelegt. Dadurch reduzieren Sie die Torsionskräfte auf den Schlauch deutlich und verlängern die Lebensdauer um ein Vielfaches!
Unsere Auswahl!
Auch bei den Dreh- und Schwenkverschraubungen bieten wir Ihnen, wie bei all unseren Produkten, eine große Auswahl. In unserem Portfolio finden Sie eine große Anzahl verschiedener Dreh- und Schwenkverschraubungen für Druckluft, Wasser und Öl! Wir bieten Ihnen gerade, abgewinkelte und mehrflutige Ausführungen an. Diese bestehen aus einem festen Gehäuse sowie einer abgedichteten, drehbaren Hohlachse.
Dreh- und Schwenkverschraubungen in der Druckluft!

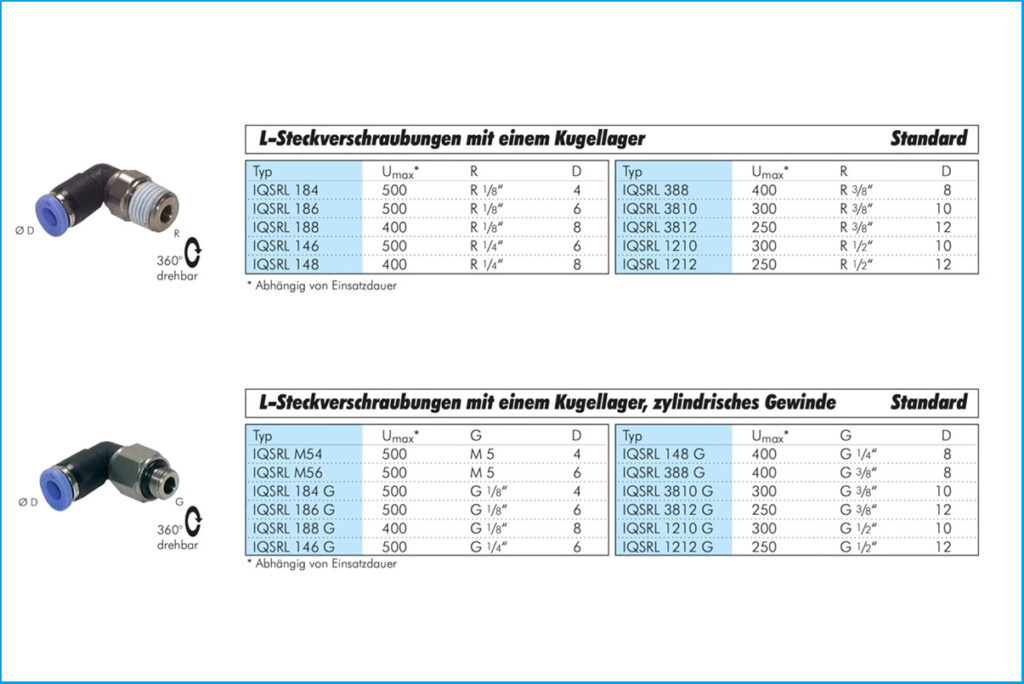

Für Druckluftanwendungen ist die gleitgelagerte Schwenkverschraubung einfachste und gleichzeitig auch günstigste Ausführung. Diese ist vor allem für langsame Schwenkbewegungen geeignet. Bei höheren Drehzahlen empfehlen wir Ihnen den Einsatz einer kugelgelagerten Drehverschraubung. Beispielsweise eine Steckverschraubung mit Kugellager aus unserer Baureihe IQS. Diese ist optimal geeignet, um das Verdrillen eines Schlauches wirksam zu verhindern.

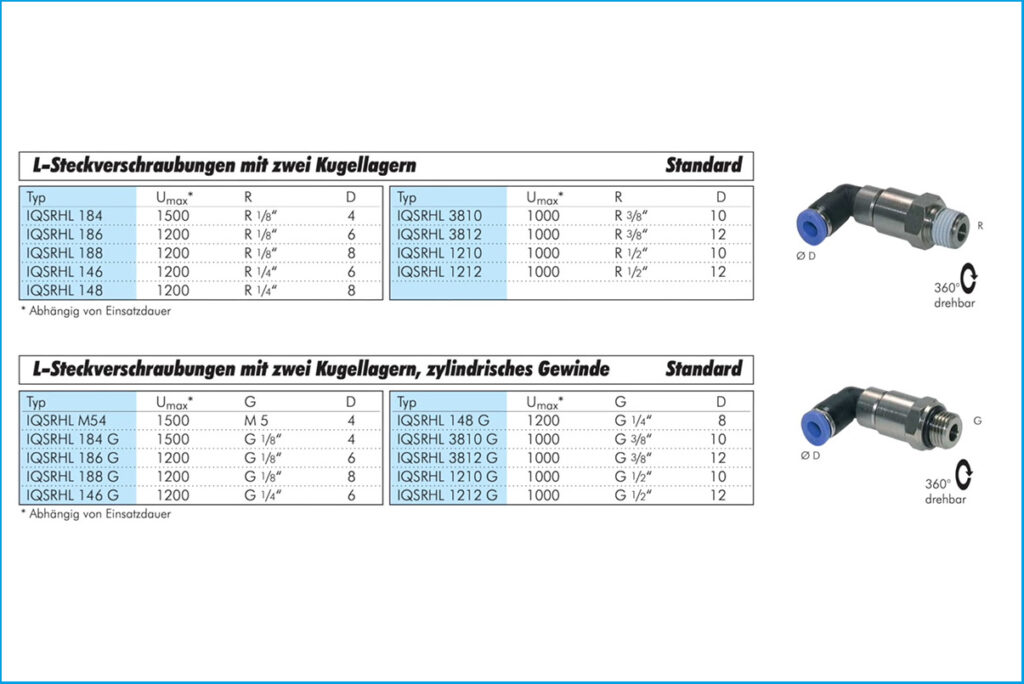

Diese Baureihe bieten wir Ihnen zudem auch mit einem etwas längeren Gehäuse und zwei Kugellagern an. Dadurch sind Drehzahlen bis zu 1.500 U/min möglich. Diese Baureihe ist also perfekt dazu geeignet, wenn ein Luftstrom durch eine schnelldrehende Welle geführt werden soll!
Anhand unseres Beispiels im Video können Sie sehen, dass sich keinerlei Kräfte durch die kugelgelagerte Drehverschraubung auf das Polyamidrohr auswirken!
Auch komplexe Anwendungen sind kein Problem!
Komplexer wird es beispielsweise, wenn die Drehdurchführung mehrflutig ist. Mehrflutig bedeutet in diesem Fall, es sind mehrere Anschlüsse bzw. Ein- und Ausgänge vorhanden. Also mehrere voneinander getrennte Schaltkreise.
Dreh- und Schwenkverschraubungen bei Anwendungen für Wasser!
Hier unterscheiden wir, genau wie in der Drucklufttechnik zwischen der gleitgelagerten, einfachen Schwenkverschraubung und einer hochwertigen, kugelgelagerten Ausführung.
Die einfache Schwenkverschraubung kann zum Beispiel bei Waschpistolen zum Einsatz kommen. Durch den Einsatz der Schwenkverschraubung läßt sich die Waschpistole einfach und bequem in der Hand hin und her schwenken, ohne dass sich der Schlauch mit drehen muss.
Für hohe Drehzahlen empfehlen wir die kugelgelagerte Universal-Drehverschraubung. Diese finden ihren Einsatz beispielsweise sehr oft in der Kunststoffindustrie bei der Produktion von Folien.
Hier strömt heißes Wasser durch die Drehverschraubung in die Trommel ein, und wird auf der anderen Seite wieder abgleitet! Bei dieser Ausführung sollten Sie folgendes beachten. Für rechtsdrehende Trommeln setzen Sie bitte Linksgewinde ein und bei linksdrehenden Trommeln setzen Sie die Ausführung mit Rechtsgewinde ein. Das ist wichtig, damit sich das Gewinde beim Drehen der Trommel nicht lösen kann.
Dreh- und Schwenkverschraubungen bei hydraulischen Anwendungen!
Auch im Bereich der Hochdruck Hydraulik kommen Dreh- und Schwenkverschraubungen zum Einsatz. Beispielsweise im Grundgestell von Ladekranen. Dort können Sie durch den Schneidringanschluss, Hochdruck-schläuche oder Leitungen direkt montieren! Auch hier bieten wir Ihnen natürlich verschiedene Ausführungen an.
Wir fassen zusammen!
Dreh- und Schwenkverschraubungen haben vielseitige Einsatzgebiete. Es spielt keine Rolle ob Sie sie im Bereich der Druckluft, bei Wasser oder Öl einsetzen. Vorteile bringen sie in jedem Bereich. Um jedoch die passende Dreh- oder Schwenkverschraubung zu finden, braucht man immer folgende Parameter:
- Druck
- Medium
- Temperatur
- Drehzahl (ganz wichtig!)
Unsere Tipps!
Immer wieder werden wir gefragt, was denn eigentlich „positionierbar“ bei unseren IQS-Steckanschlüssen bedeutet. Das ist ganz einfach. Nachdem Sie die Steckverschraubung eingeschraubt haben und anschließend angezogen haben, können Sie die Steckverschraubung in die von Ihnen gewünschte Position drehen und so positionieren. Dort bleibt er dann auch stehen. Das heißt, diese Standardsteckanschlüsse sind nicht für eine Rotation oder ständige Schwenkbewegungen ausgelegt.
Achten Sie bitte darauf, dass bei den Dreh- und Schwenkverschraubungen für die Drucklufttechnik unbedingt geölte Druckluft eingesetzt wird. So ist gewährleistet, dass die Lagerstellen geschmiert werden.
Wir unterstützen Sie gerne!
Unser technisches Vertriebsteam unterstützt und berät Sie zudem gerne bei der Auswahl der geeigneten Dreh- und Schwenkverschraubungen für Ihre Anwendung!
