In der Prozessautomation gehört das Drehen und Schwenken von Bauteilen zu den am meisten benötigten Anforderungen. Beispielsweise kann man so Verpackungen, im weiteren Verarbeitungsprozess in die richtige Position bringen. Um eine solche Funktion effizient und dabei noch präzise einzustellen, verbaut man Schwenktische. Wie ein solcher Schwenktisch funktioniert, erklärt Ihnen unser Experte im folgenden Video!
Wie funktioniert ein Schwenktisch?

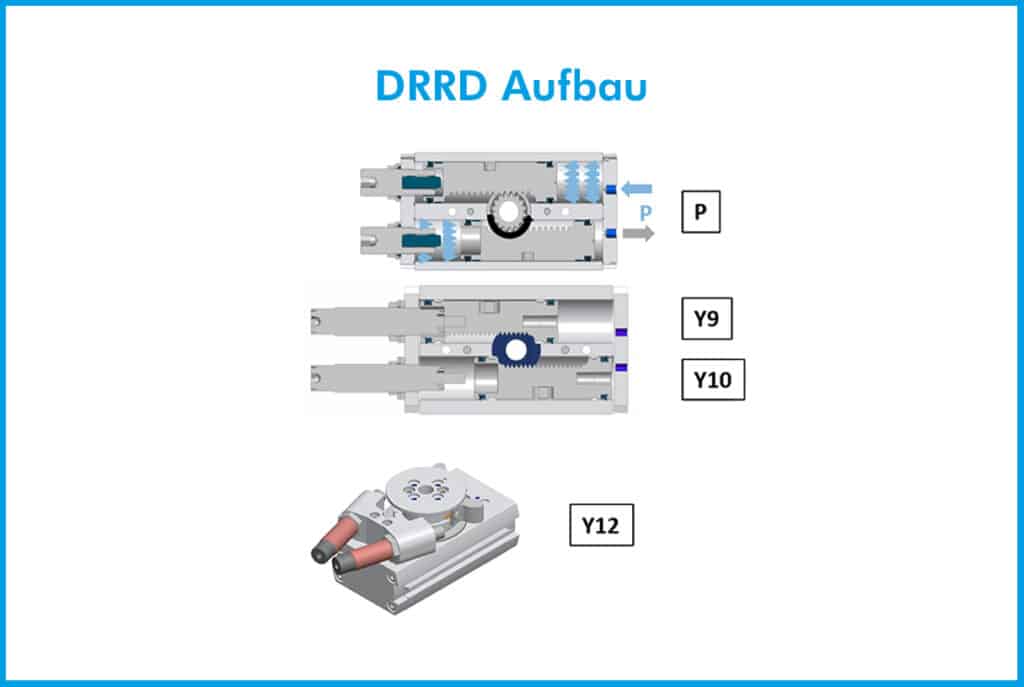

Schwenktische funktionieren über das Zahnstangen-Ritzel-Prinzip. Dieses treibt eine Welle über zwei gegenläufige Magnetkolben an. Durch das Beaufschlagen des einen oder das anderen Kolbens mittels Druckluft kann hier, in einem einstellbaren Winkel, hin und her geschwenkt werden. Schwenktische mit dem Zahnstangen-Ritzel-Prinzip punkten mit sehr hoher Genauigkeit in den Endlagen, höchster Belastbarkeit der Lagerung, sehr gutem Planlauf an der Abtriebswelle und hohen Massenträgheitsmomenten durch leistungsfähige Dämpfer. Die Baureihe DRRD unseres Vertriebspartners Festo bietet viele optionale Funktionen, die den Einsatz in der Handhabungs- und Montagetechnik erleichtern: Mittelstellungsmodul, Energiedurchführung und zudem mit variablen Befestigungsmöglichkeiten sind die Doppelkolbenantriebe ideal für die Kombination mit anderen Festo Aktuatoren oder Greifern geeignet.
Die Baureihe DRRD von Festo in der Praxis!

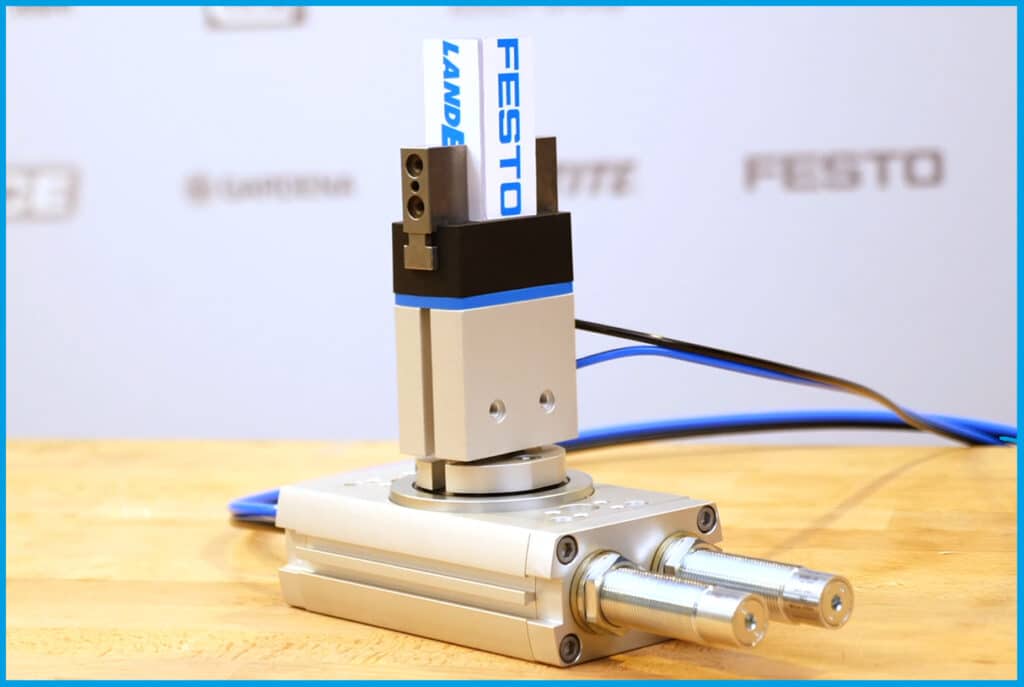

Zur Veranschaulichung haben wir einen Schwenktisch aus der Serie DRRD von unserem Handelspartner Festo in Verbindung mit einem Greifer aufgebaut. Für den Versuch haben wir die beiden Komponenten direkt mit Druckluft versorgt, was bei Anwendungen mit kleinen Schwenkwinkeln gut funktioniert. Bei größeren Schwenkwinkeln oder komplexen Abläufen bietet Festo Schwenktische mit Energiedurchführung an, bei denen die Versorgung durch eine Hohlwelle direkt im Schwenktisch an die montierten Komponenten geführt werden kann. Der Schwenk-winkel ist über zwei Anschläge einstellbar. Über die Dämpfungselemente wird der Anschlag durch ein- und ausdrehen festgelegt. Wir empfehlen, die Verkleinerung des Schwenkwinkels immer gleichmäßig auf beide Anschläge zu verteilen. So ist dann sehr einfach, den gewünschten Schwenkwinkel einzustellen.
Was macht man bei anderen Anwendungen?
Bei Anwendungen mit beispielsweise großen Lasten oder hohen Verfahrgeschwindigkeiten empfiehlt es sich, entweder direkt eine Ausführung wie die aus unserem Versuch, mit Stoßdämpfern zu wählen, oder externe Stoßdämpfer nach zu rüsten. Das Ansprechverhalten der verbauten Stoßdämpfer lässt sich über den stirnseitigen Innensechskant an Ihre Anwendung dementsprechend anpassen. Unser Handelspartner Festo bietet hier fünf Dämpfungsarten:
Noch mehr zu bieten!
Darüber hinaus gibt es weitere, zahlreiche technische Optionen wie beispielsweise Wellenzapfen, externe Positionserkennung, Energiedurchführung, Zwischenpositionserkennung sowie eine Endlagenverriegelung. Die Positionsabfrage ist wie Sie es von den Pneumatikzylindern her kennen, zudem über die seitlichen Nuten durch Zylinderschalter möglich. Die Schwenktische stehen von 8 – 63 Kolben zur Verfügung und haben Drehmomente von 0,2 bis 112Nm. Sie bieten eine hohe Genauigkeit in den Endlagen sowie eine hohe Belastbarkeit in der Lagerung, hohe Massenträgheitsmomente und dementsprechend variable Befestigungsmöglichkeiten sowie viele weitere Eigenschaften.
Weitere starke Marken!
Auch unsere starke Marke EMC ist seit neuestem mit Schwenktischen in unserem Programm vertreten.
Der EMQ bietet Ihnen die identischen Hauptabmessungen wie die, des Marktbegleiters SMC in den Serien MSQ und EMSQ. Diese finden Sie ebenfalls in verschiedenen Ausführungen ab Lager. Wie Sie es gewohnt sind, erhalten Sie neben etlichen Zubehör wie Antrieben und Greifern natürlich auch die passenden Reparatursätze und Ersatzteile in unserem Online-Shop.
Wir unterstützen Sie gerne!
Unser technisches Vertriebsteam unterstützt und berät Sie zudem gerne bei der Auswahl des richtigen Schwenktisches für für Ihre Anwendung!
