Die Montage eines Zylinderschalters ist oft fummelig und die Suche nach der richtigen Position meistens zeitaufwändig und muss nach ein paar Hüben unter Vollast vielleicht sogar nachjustiert werden. Hierfür bieten wir Ihnen in unserem Online-Shop eine einfache und schnelle Lösung. Den Zylinderschalter SDBT-MSX mit Auto Teach In unseres Vertriebspartners Festo. Wie dieser genau funktioniert erklärt Ihnen unser Experte im folgenden Video!

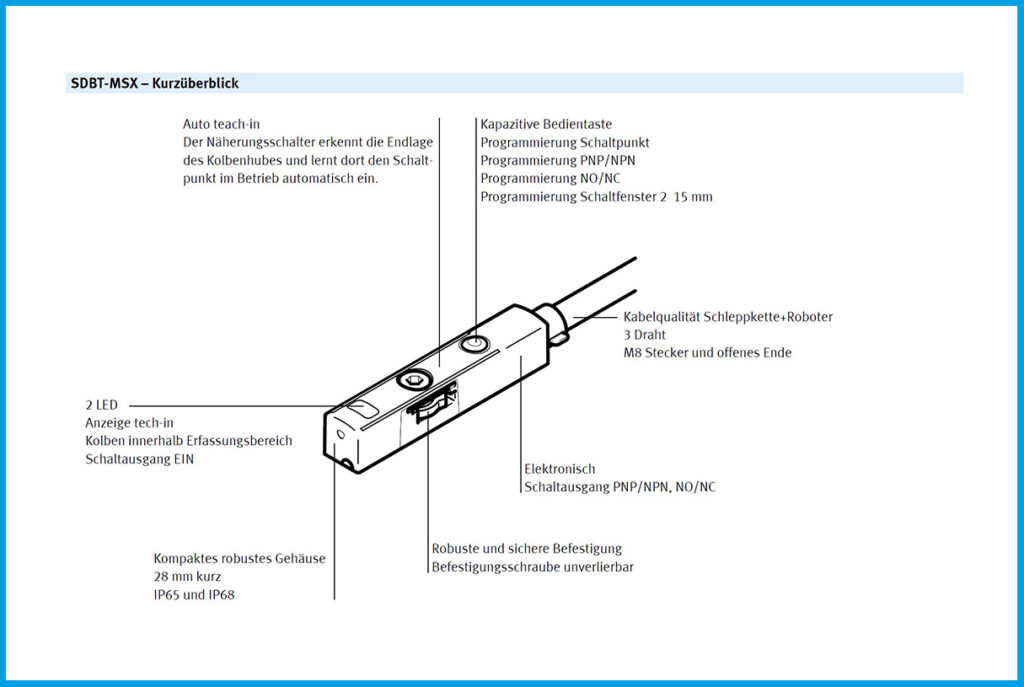

Der Zylinderschalter im Detail!
Bevor wir Ihnen die Funktion detailliert zeigen schauen wir uns den Zylinderschalter oder auch Näherungs-schalter SDBT-MSX erst einmal an. Der SDBT-MSX ist ein elektronischer Näherungs- oder Zylinderschalter zur berührungslosen Rückmeldung der Kolbenposition von magnetisch abfragbaren Antrieben.
Der Zylinderschalter bietet zwei entscheidende Anwendungsvorteile!
Auto Teach In
Einfachste Installation ohne Spannungs-versorgung, ohne Feinjustage. Automatische Einrichtung im Betrieb.
Programmierbar
Über integrierte Bedientaste programmierbar.
- 20mm Erfassungsbereich markiert auf dem SDBT-MSX!
- Schalter so montieren, dass Endanschlag Kolben im Erfassungsbereich liegt!
- SDBT-MSX mit Eingangsmodul (SPS) verbinden!
- Schaltpunkt (alternativ zum Auto Teach In)
- Schaltfensterbreite zwischen 2 und 15mm
- PNP/NPN
- NO/NC
- Reset
Der SDBT-MSX lernt beim Anlagenstart den Schaltpunkt automatisch ein.
Was ist anders im Vergleich zu anderen Schaltern?
Anders als bei bisherigen Schaltern reicht hier eine „grobe“ Positionierung, denn der Schalter verfügt über einen großen Erfassungsbereich und lernt, sich in nur 4 Hüben des Zylinders völlig selbstständig an!
Schieben Sie dafür einfach zwei Schalter in die Zylindernuten der vorbereiteten Zylinder und stellen Sie eine Spannungsversorgung her. Den Rest, übernimmt der Schalter. In unserem Beispiel können Sie an den LEDs sehen, das es exakt vier Hübe gedauert hat, bis sich die Schalter komplett selbst eingerichtet haben.
Auch bei unzugänglichen oder schwierigen Einbausituationen ist ein Einsatz möglich. Dafür müssen Sie den Schalter in einen Kompaktschlitten einsetzen und diesen 4 x per Hand verfahren. Danach ist er fertig zum Einbau und eingerichtet. Die Einsatzmöglichkeiten dieser Schalter sind nahezu grenzenlos denn Sie können diesen in jedem Zylinder mit der gängigen 5mm T-Nut einbringen. Mit entsprechendem Zubehör kann er auch an Rundzylindern angebracht werden.
Verfügbar als PNP und NPN!
Die Schalter sind als PNP oder NPN Ausgang,mit kurzem Kabel und M8 Stecker oder offenen Kabelenden in den Längen 3m und 5m verfügbar. Über die kapazitive Bedientaste lassen sich die Schalter auch im Nachhinein zwischen den Ausgängen PNP und NPN sowie NC oder NO umschalten. Ob Sie PNP oder NPN als Ausgabeart benötigen, wie sich Schließer und Öffner unterscheiden erklären wir Ihnen hier!

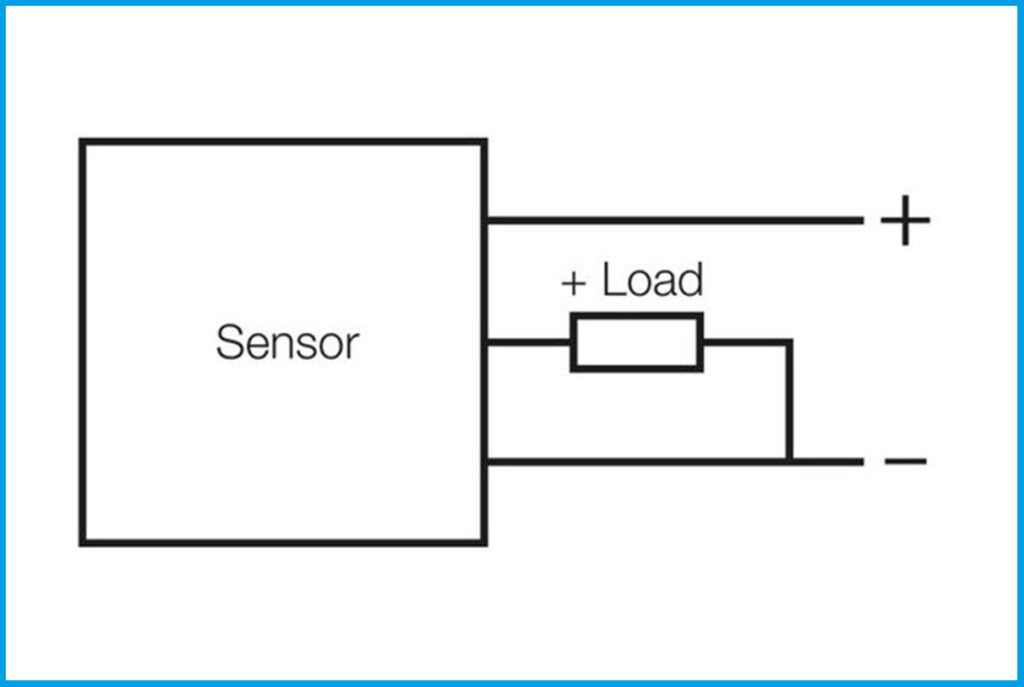

PNP-Ausgang!
Die Last wird mit dem Schaltausgang und der gemeinsamen Masse (-) verbunden. Diese Ausgabeart ist in Europa und Nordamerika verbreitet!

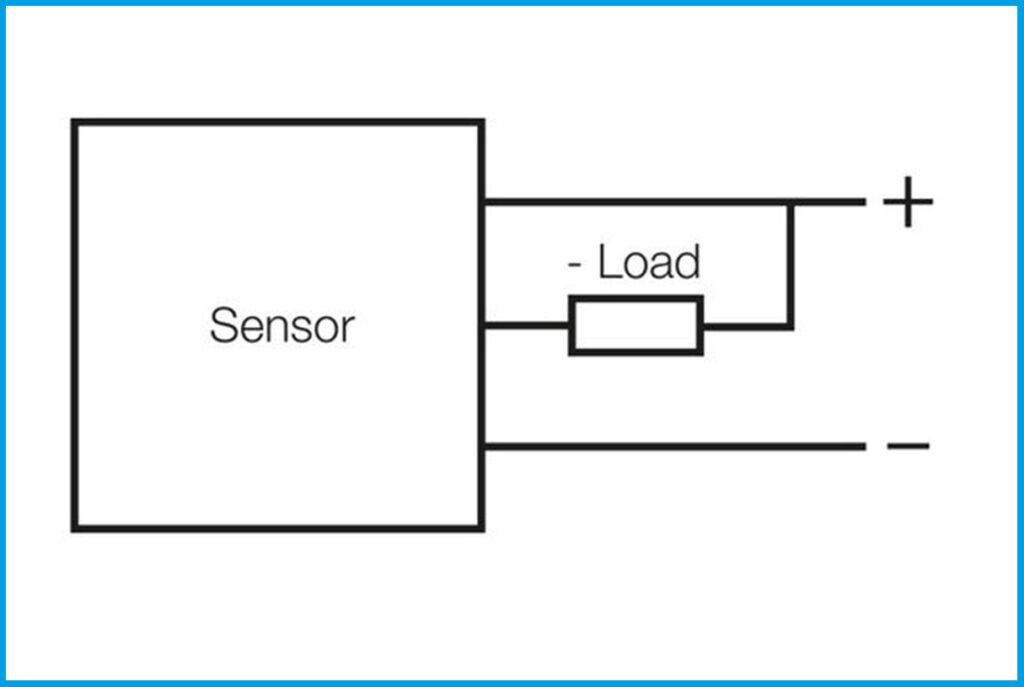

NPN-Ausgang!
Die Last wird mit dem Schaltausgang und dem Bezugspunkt (+) verbunden. Diese Ausgabeart ist in Asien verbreitet.

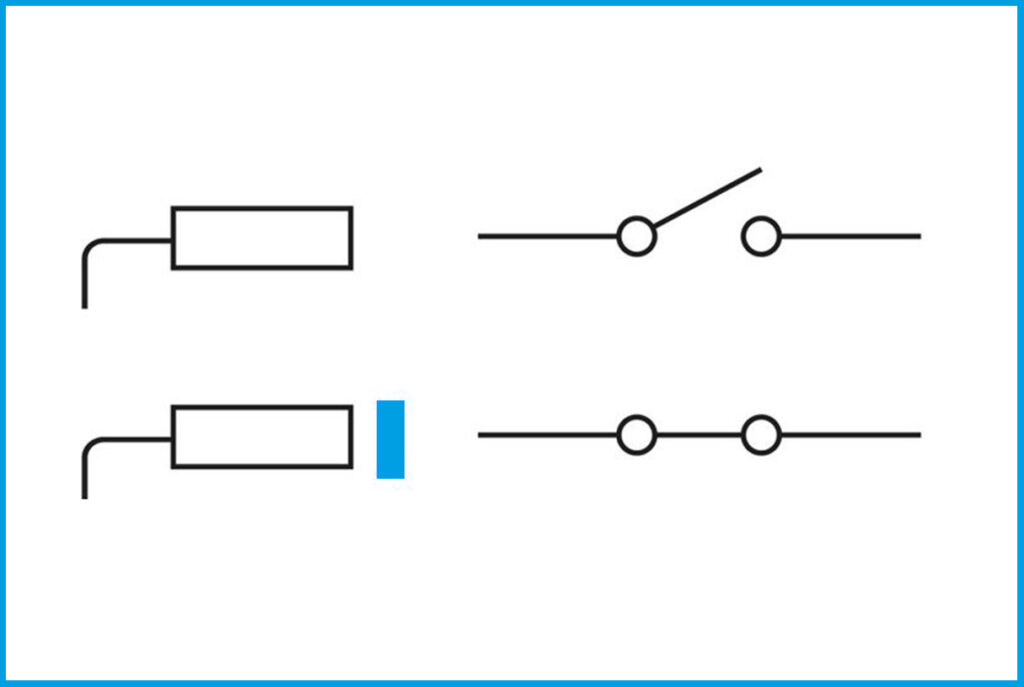

Schließer (NO)!
NO = normally open = Schließer
Der Sensor schaltet bei Erkennung eines Objekts „ein“. Dieses Prinzip ist in der Automatisierungstechnik am weitesten verbreitet.

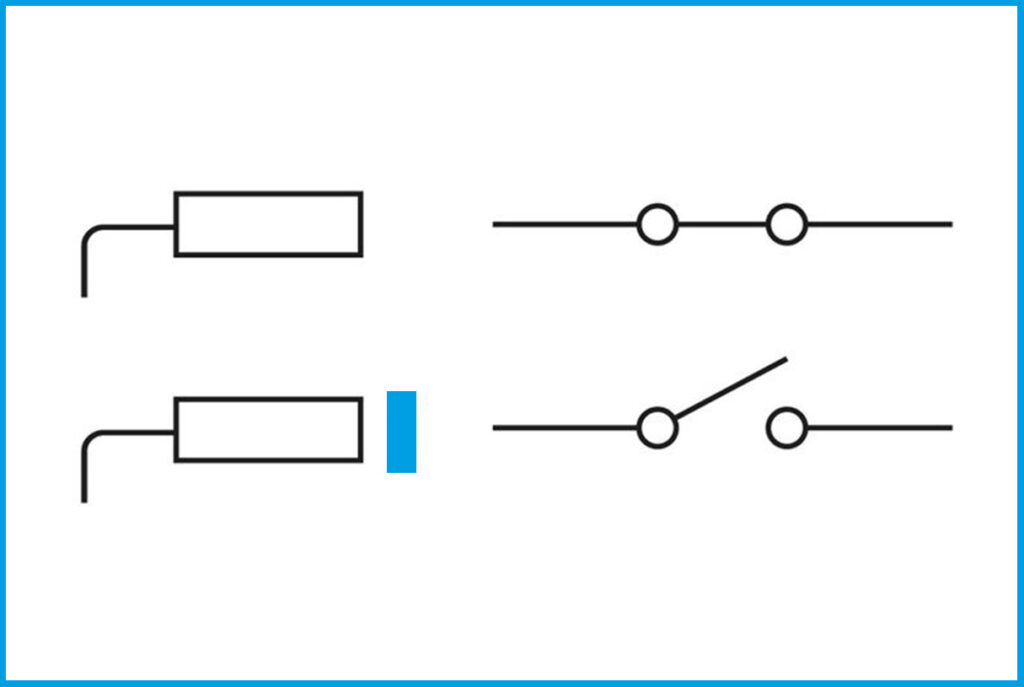

Öffner!
NC = normally closed = Öffner
Der Sensor schaltet bei Erkennung eines Objekts „aus“.
Wir unterstützen Sie gerne!
Unser technisches Vertriebsteam unterstützt und berät Sie zudem gerne bei der Auswahl des Zylinderschalters für für Ihre Anwendung!
