Überall dort, wo der Prozessdruck vor Ort angezeigt werden muss und gleichzeitig Grenzwerte überwacht werden sollen, finden Kontaktmanometer ihren Einsatz. Die Schaltkontakte schließen oder öffnen die Stromkreise in Abhängigkeit von der Zeigerstellung des anzeigenden Messgerätes. Wird ein eingestellter Messwert über- oder unterschritten, lösen sie einen Alarm aus, daher auch der Begriff Grenzsignalgeber. Auch zum An-, Ab- oder Zuschalten von Prozessen sind Kontaktmanometer bestens geeignet. Im folgenden Video erklärt Ihnen unser Experte den Aufbau und die Funktion!
Video-Highlights:
0:19 Minuten: Der Aufbau eines Kontaktmanometers!
0:53 Minuten: Von der Theorie zu Praxis!
1:12 Minuten: Wir bieten eine große Auswahl!
2:01 Minuten: Sofort ab Lager lieferbar!
2:25 Minuten: Die robuste Alternative!
2:55 Minuten: Die platzsparende Alternative!
Der Aufbau eines Kontaktmanometers!

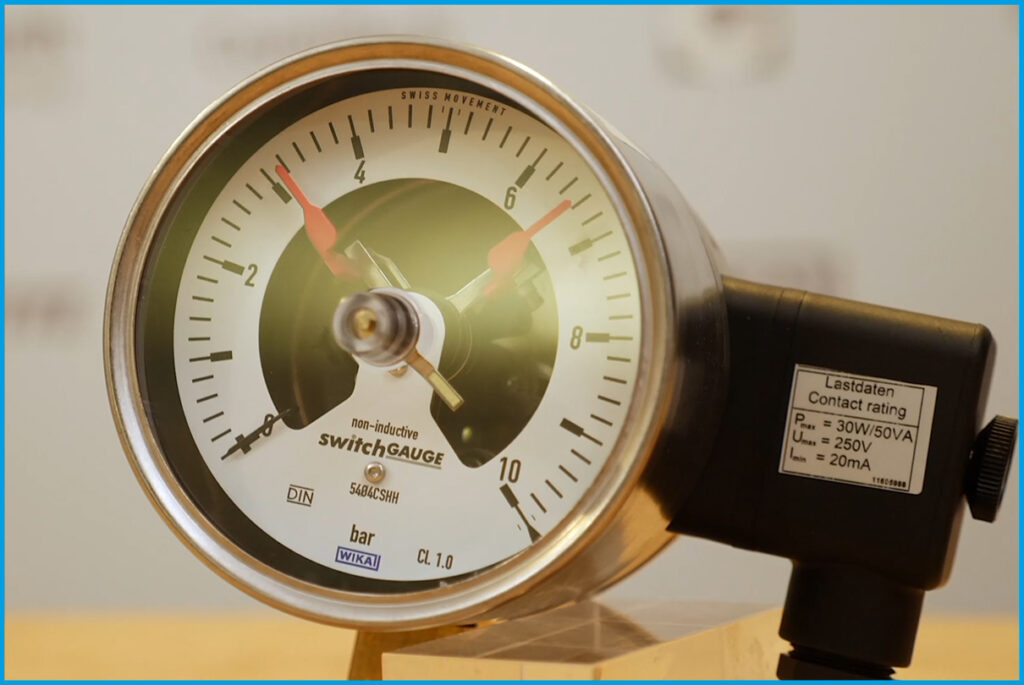

Der Aufbau des Kontaktmanometers ist denkbar einfach. Hierbei handelt es sich um ein klassisches Rohrfedermanometer. Die Besonderheit hier ist, dass Magnetspring-kontakte verbaut sind, die durch den Ausschlag des Zeigers betätigt werden. Wenn das Manometer in die Druckleitung eingebaut und der elektrische Anschluss hergestellt ist, ist es jederzeit möglich von außen mit dem Ver-stellschlüssel die Schaltkontakte zu verstellen.
Von der Theorie zur Praxis!

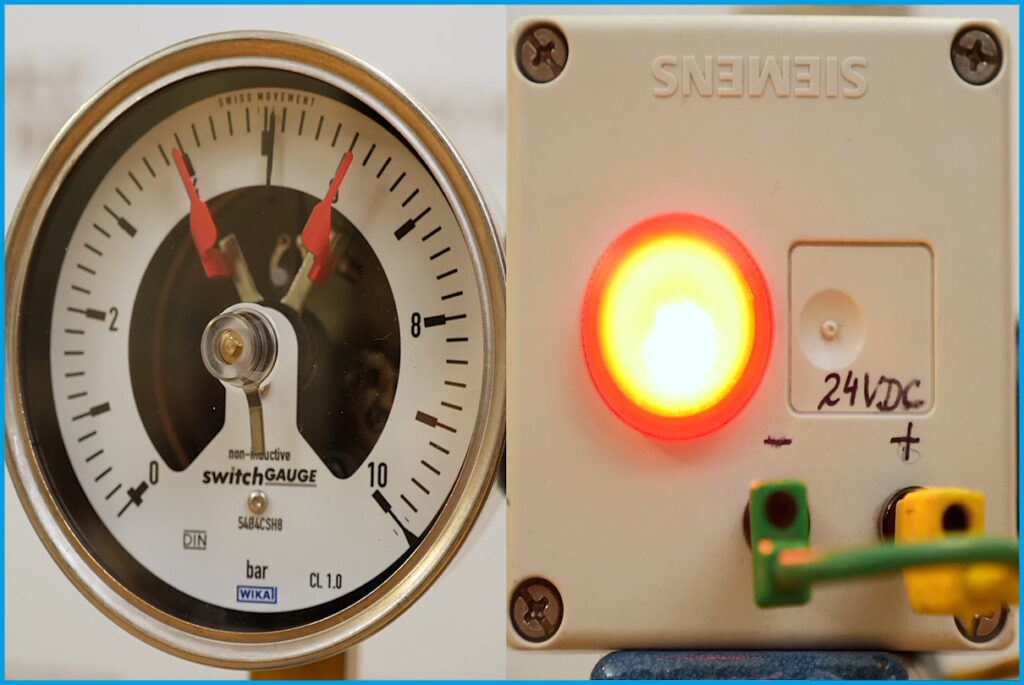

Die Theorie ist schön und gut, aber wie sieht das Ganze nun in der Praxis aus? In unserem Praxistest simulieren wir deshalb eine Pumpen-steuerung. Beim Erreichen oder überschreiten der bereits eingestellten Drucks von 6 bar, geht die Pumpe aus und der Druck fällt dementsprechend ab. Fällt der der Druck dann bis auf den ersten Schalter zurück oder darunter, erfolgt ein Neustart der Pumpe.
Auch hier bieten wir Ihnen eine große Auswahl!
Auch bei den Kontaktmanometern haben Sie, wie bei allen anderen Manometern im Landefeld Online-Shop die Wahl zwischen einem kupferlegiertem Messsystem für neutrale Medien (zu erkennen an dem Messing Einschraubgewinde) oder aber Geräte mit einem Edelstahlgehäuse und einem Chrom-Nickel-Stahl Messsystem. Hierbei ist sowohl das Messsystem selbst, als auch das Einschraubgewinde aus Edelstahl gefertigt.
All diese Geräte erhalten Sie mit dem Durchmesser 160mm oder 100mm. Darüber hinaus erfüllen alle die Genauigkeitsklasse 1,0! Die Kontaktmanometer mit einer waagerechten Einbaulage verfügen zudem über eine Befestigungsmöglichkeit um den Einbau in eine Schalttafel oder Schaltschrank zu ermöglichen.
Für Vakuumanwendungen bieten wir die Kontaktmanometer bis – 1 bar an. Aber auch für Hochdruck Hydraulikanwendungen mit bis zu 600 bar.
Lagerstandard sofort lieferbar!
Der Bestückungsstandard in unserem Lager ist dabei mit einem Zweifachkontakt. Dem sogenannten Kontakt 21! Dieser beinhaltet einen Öffner- und einen Schließerkontakt. Für die meisten Anwendungen hat sich diese Bestückung bewährt. Natürlich können Sie diese Geräte auch in anderen Kontaktarten bei uns beziehen.
Die robuste Alternative!
Kontaktmanometer stellen eine robuste und mechanische Alternative dar. Neben einer optischen Anzeige ist es ebenfalls möglich einen elektrischen Schaltkontakt zu steuern. Die Kontakte können eine hohe Last schalten, da sie bis 250 Volt geeignet sind.
Bitte beachten Sie dabei, dass der elektrische Anschluss über Fachpersonal erfolgen sollte. Die Einstellung der Schaltpunkte ist selbsterklärend und die Mechanik bestens dazu geeignet wenn in Ihrer Anwendung der Anstelldruck reglemäßig verändert werden muss.
Die platzsparende Alternative!
Sollten Sie für Ihre Anwendung eine platzsparende Alternative suchen, empfehlen wir Ihnen unseren neuen, programmierbaren Druckschalter. Nähere Informationen dazu finden Sie im folgenden Video:
Wir unterstützen Sie gerne!
Unser technisches Vertriebsteam unterstützt und berät Sie zudem gerne bei der Auswahl des geeigneten Kontaktmanometers für Ihre Anwendung.
Sie erhalten darüber hinaus eine riesige Auswahl an weiteren pneumatischen, sowie hydraulischen Bauteilen und Elementen in unserem Online-Shop
