Manometer: Funktionsweise, Typen & Einsatzbereiche erklärt

Manometer sind unverzichtbare Druckmessgeräte, die in vielen Bereichen, von der Industrie über die Medizin bis hin zur Forschung, eine wichtige Rolle spielen. Ob zur Steuerung komplexer Maschinen oder zur Überwachung von medizinischen Geräten – die genaue Druckmessung ist entscheidend, um Effizienz und Sicherheit zu gewährleisten. In diesem Artikel erfahren Sie alles über die Funktionsweise, die verschiedenen Typen und Einsatzbereiche sowie wertvolle Tipps zur Installation und Wartung.

In unserem neuesten Video wird ausführlich erklärt wie ein Druckmesser funktioniert, außerdem werden die unterschiedlichen Baumformen samt Einsatzweck präsentiert.

Was ist ein Manometer?

Ein Manometer ist ein Druckmessgerät, das in Flüssigkeiten oder Gasen den Druck misst und anzeigt. Diese Geräte sind in vielen Industrien und Anwendungen unverzichtbar, da sie helfen, optimale Druckverhältnisse zu wahren und Systeme sicher zu betreiben. Durch präzise Druckmessung tragen sie dazu bei, Prozesse effizient zu gestalten und den Betrieb störungsfrei zu halten.

Funktionsweise von Manometern – So wird Druck gemessen

Die Funktionsweise hängt vom jeweiligen Gerätetyp ab, basiert jedoch immer auf dem Prinzip, den Druck in einem System zu erfassen und diesen dem Anwender verständlich anzuzeigen.

Grundprinzip der Druckmessung

Manometer erfassen den Druck eines Mediums (Flüssigkeit oder Gas) und zeigen ihn auf einer Skala an. Mechanische Druckmessgeräte nutzen physikalische Veränderungen, wie z. B. die Verformung von Röhren oder Membranen, um den Druck zu messen. Digitale Druckmessgeräte hingegen arbeiten meist mit elektronischen Sensoren, die den Druckwert digital anzeigen.

Rohrfeder-Manometer

Rohrfeder-Manometer

Rohrfeder-Manometer sind eine der häufigsten Manometertypen und werden häufig in industriellen Anwendungen genutzt, da sie besonders robust und zuverlässig sind. Diese Geräte bestehen aus einer gebogenen Röhre, die sich bei steigendem Druck verformt. Die Bewegung dieser Röhre wird auf einen Zeiger übertragen, der den Druckwert auf einer Skala anzeigt. Diese Bauweise ist ideal für hohe Drücke und wird oft in rauen Industrieumgebungen eingesetzt.

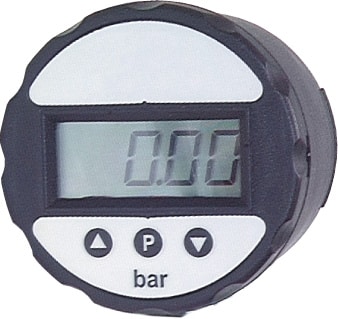

Digital-Manometer

Digital-Manometer

Digital-Manometer sind die moderne Alternative zu analogen Anzeigen und bieten eine besonders präzise Druckmessung. Sie verwenden elektronische Sensoren, die den Druck erfassen und digital anzeigen. Viele bieten zudem Zusatzfunktionen wie die Möglichkeit zur Datenübertragung, was sie besonders nützlich für Anwendungen macht, in denen exakte Messungen und die Dokumentation der Daten entscheidend sind.

Verschiedene Typen von Manometern und deren Einsatzbereiche

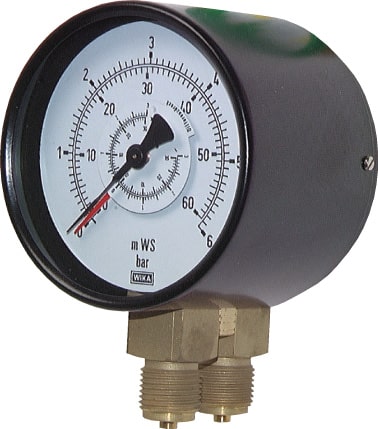

Differenzdruck-Manometer

Differenzdruck-Manometer messen den Druckunterschied zwischen zwei Punkten und sind besonders in komplexen Systemen unverzichtbar. Diese Geräte kommen zum Einsatz, wenn exakte Druckverhältnisse zwischen verschiedenen Systemkomponenten überwacht werden müssen, um einen reibungslosen Betrieb sicherzustellen.

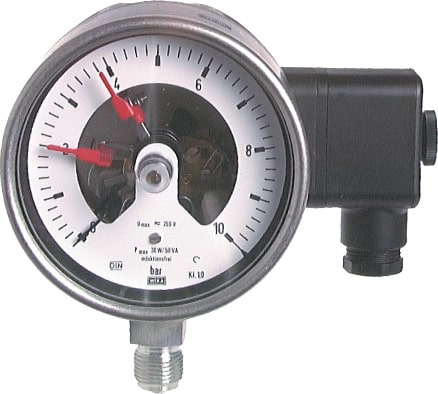

Kontakt-Manometer und Feinmess-Manometer

Kontakt-Manometer und Feinmess-Manometer bieten zusätzliche Funktionalitäten. Sie schalten z. B. elektrische Kontakte, wenn bestimmte Druckwerte erreicht werden, und eignen sich daher für sicherheitskritische Systeme, bei denen eine Alarm- oder Abschaltfunktion wichtig ist. Feinmess-Manometer bieten besonders präzise Messungen und sind in Anwendungen gefragt, bei denen die Druckmessung besonders empfindlich und genau sein muss.

Einsatzgebiete im Überblick

  • Industrie und Produktion: Zur Überwachung von Betriebsdrücken und Aufrechterhaltung optimaler Arbeitsbedingungen in Maschinen und Produktionsanlagen.
  • Pneumatik und Hydraulik: Hier ist eine genaue Druckkontrolle essenziell, da der Druck die Antriebsenergie liefert. Eine präzise Drucküberwachung erhöht sowohl die Sicherheit als auch die Effizienz der Anlagen.
  • Medizinische Anwendungen: In medizinischen Geräten wie Beatmungsgeräten und Dialysemaschinen ist eine exakte Druckmessung unerlässlich, da hier kleinste Abweichungen schwerwiegende Folgen haben könnten.
  • Forschung und Entwicklung: In Laboren und Forschungsinstituten sind präzise Druckmessgeräte ein unverzichtbares Werkzeug für Versuchsreihen und Experimente unter kontrollierten Bedingungen.

Tipps zur Installation und Wartung von Manometern

Die richtige Installation und regelmäßige Wartung sind entscheidend für dessen Genauigkeit und Langlebigkeit. Hier einige wichtige Hinweise:

Passende Auswahl des Manometers

Wählen Sie ein Manometer, das für den gewünschten Druckbereich und die Umgebungsbedingungen ausgelegt ist. Ein falsches Gerät kann zu ungenauen Messungen führen oder gar beschädigt werden.

Montage-Tipps

Installieren Sie das Manometer an einem stabilen, vibrationsarmen Ort, um präzise Messungen und eine gute Ablesbarkeit zu gewährleisten. Achten Sie bei der Montagehöhe darauf, dass es gut zugänglich ist.

Regelmäßige Kalibrierung

Insbesondere in Anwendungen, in denen es auf hohe Genauigkeit ankommt, ist eine regelmäßige Kalibrierung unverzichtbar. Damit bleibt das Manometer genau und zuverlässig. Üblicherweise empfiehlt sich eine jährliche Kalibrierung.

Überdruckschutz und Entlastung

Hohe Druckschwankungen können Manometer überlasten. In solchen Fällen ist der Einsatz eines Überdruckventils sinnvoll, das das Gerät schützt und für eine längere Lebensdauer sorgt.

Häufige Fehler bei der Verwendung von Manometern und wie Sie diese vermeiden

  • Überlastung: Jedes Manometer ist für einen bestimmten Druckbereich ausgelegt. Wenn dieser überschritten wird, kann das Gerät dauerhaft beschädigt werden.
  • Ungeeignete Montage: Wenn das Manometer nicht stabil montiert wurde, sind die Messwerte oft ungenau, und das Gerät kann leichter beschädigt werden.
  • Vernachlässigte Wartung: Ohne regelmäßige Wartung und Kalibrierung kann die Messgenauigkeit eines Manometers über die Zeit nachlassen. Kalibrierungen sollten daher nicht vernachlässigt werden.
