Unsere Armaturen mit pneumatischen Antrieben und optischer Stellungsanzeige kennen Sie bereits. Was aber, wenn diese in nicht einsehbaren Bereichen verbaut sind? Damit Sie trotzdem eine Rückmeldung über die Schaltstellung Ihres Antriebes bekommen oder ein Signal für Ihre SPS sowie Folgesteuerung bekommen, bieten wir im Landefeld Programm Signalboxen oder auch Endschalterboxen an. Im folgenden Video zeigt Ihnen unser Experte die unterschiedlichen Typen, und was Sie benötigen um die richtige Signalbox für Ihre Anwendung auszuwählen!
Video Highlights:
0:37 Minuten: Wie ermittelt man die richtige Signalbox?
1:10 Minuten: Die unterschiedlichen Signalboxen!
2:48 Minuten: Die unterschiedlichen Bestückungen der Signalboxen
Wie ermittelt man die passende Signalbox?
Um die passende Signalbox zu ermitteln, müssen Sie zunächst das Bohrbild Ihres Antriebes prüfen. Wo findet man das? Ganz einfach, dass finden Sie auf der Oberseite Ihres pneumatischen Antriebes. Auch die Messung ist sehr simpel. Messen Sie einfach Länge mal Breite von Mitte Bohrung zu Mitte Bohrung. Im Landefeld Programm finden Sie Signalboxen für folgende Bohrbilder.
- 50 x 25
- 80 x 30
- 130 x 30
Die Wellenhöhe des pneumatischen Antriebes spielt hierbei eine untergeordnete Rolle. Denn unsere Signalboxen verfügen über eine universell einstellbare Wellenhöhe.
Die unterschiedlichen Signalboxen!
Die Baureihe Kompakt!
Die Signalboxen der Ausführung „Kompakt“ ermöglicht die Aufnahme der Bohrbilder 90 x 30 sowie 130 x 30. Das funktioniert ganz einfach durch das Versetzen der Füße von innen- nach außengerichtet. Zudem verfügt die Kompaktausführung über eine optische Stellungsanzeige. Diese ist auch von weitem sehr gut sichtbar!

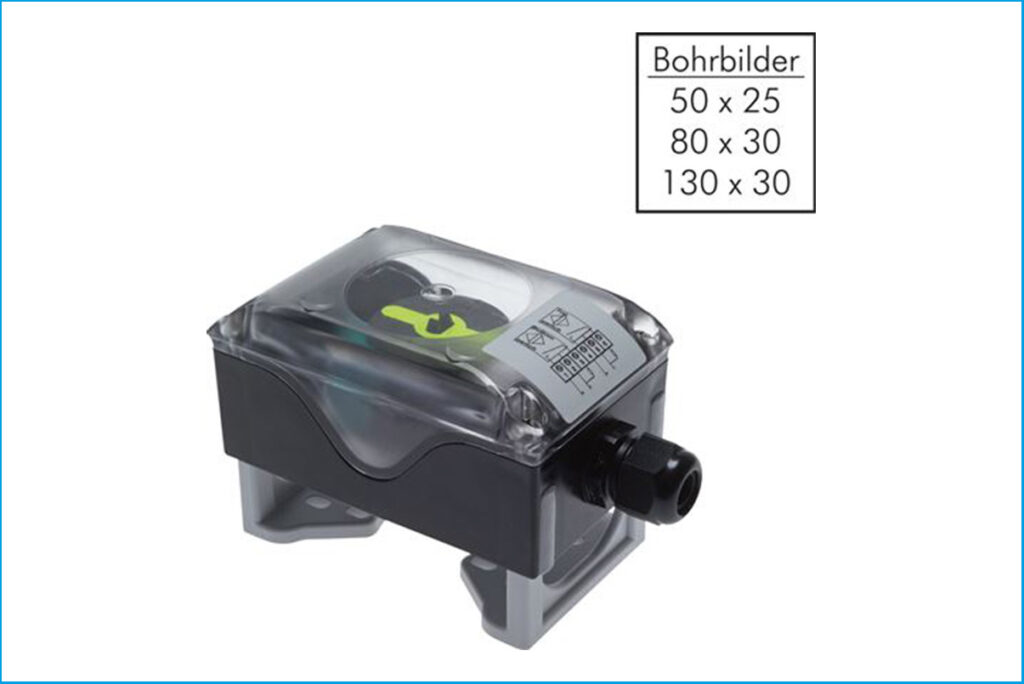

Die Baureihe Classic!
Die Signalboxen der Baureihe „Classic“ sind die Allrounder in unserem Haus! Denn diese Baureihe ermöglicht Ihnen das Aufsetzen auf alle drei Bohrbilder (50 x 25 / 80 x 30 / 130 x 30). Das funktioniert ebenfalls ganz einfach durch das Verdrehen der Füße um 180° sowie durch das Doppelbohrbild im Fuß. Möchten Sie diese auf der kleinen Antriebs-größe 1 verbauen, ist es notwendig eine Distanzplatte zwischen Namurventil und Antrieb einzusetzen.

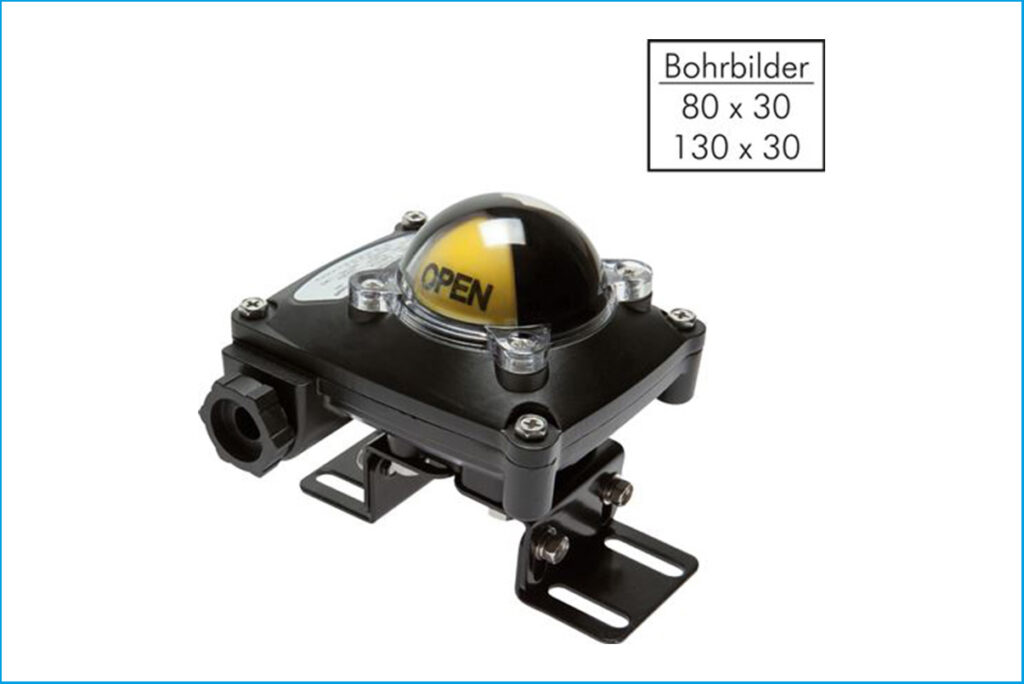

Die Baureihe Heavy Duty!
Neu in unserem Programm sind die Signal-boxen der Ausführung „Heavy Duty“. Durch die rpbuste Bauform hat diese Baureihe den Weg in unser Portfolio gefunden. Sie er- möglicht Ihnen die Aufnahme bei den Bohrbildern 80 x 30 und 130 x 30. Das funktioniert durch die Langlöcher in den Füßen. Darüber hinaus verfügt die Heavy Duty Reihe auch über eine optische Anzeige der Endlage. Gelb für „Open“ und Rot für „Closed“.
Die unterschiedlichen Bestückungen der Signalboxen!
Ist die Auswahl für eine Baureihe erfolgt, bekommen Sie diese bei uns in unterschiedlichen Bestückungen. Dieses geschieht in Form der Schaltertypen! Diese sind:
- Mikroschalter
- Induktivsensoren
- Namursensoren (für den Atex- bzw. Exbereich)
Bei der Classic Ausführung gibt es noch einen weiteren Schaltertyp. Den 3/2 Wege-Endschalter! Jeder dieser aufgeführten Schaltertypen hat seine eigenen Schaltleistungen sowie Schaltfunktionen. Das müssen Sie bei der Auswahl berücksichtigen.
Wir unterstützen Sie gerne!
Unser technisches Vertriebsteam unterstützt und berät Sie zudem gerne bei der Auswahl der geeigneten Signalboxen für Ihre Anwendung!
