Das UND-Ventil ist ein unverzichtbares Element in der Pneumatik, da es eine zentrale Rolle bei der Steuerung von Druckluftsystemen spielt. Es ermöglicht eine sogenannte UND-Verknüpfung, bei der zwei Eingangssignale gleichzeitig anliegen müssen, damit ein Ausgangssignal aktiviert wird. Doch wie genau funktioniert ein UND-Ventil, wie ist es aufgebaut, und in welchen Anwendungsbereichen kommt es zum Einsatz? In diesem Beitrag erklären wir Ihnen all das Schritt für Schritt.
Was ist ein UND-Ventil?
Die Bedeutung der UND-Verknüpfung
Die UND-Verknüpfung bedeutet, dass der Ausgang des Ventils nur dann ein Signal gibt, wenn an beiden Eingängen gleichzeitig Druckluft anliegt. Wird nur einer der beiden Eingänge aktiviert, bleibt der Ausgang blockiert.
Wo werden UND-Ventile eingesetzt?
UND-Ventile finden sich in vielen industriellen Anwendungen, insbesondere in der Pneumatik und Automatisierungstechnik. Sie werden beispielsweise in Sicherheitsschaltungen oder in Maschinensteuerungen verwendet, um zu gewährleisten, dass bestimmte Bedingungen erfüllt sind, bevor eine Aktion ausgeführt wird.
Aufbau eines UND-Ventils

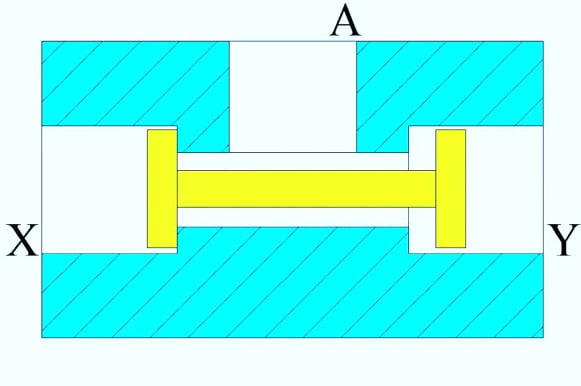

Das UND-Ventil besteht aus wenigen, aber entscheidenden Komponenten:
- Zwei Eingänge (X und Y) – Hier wird das Druckluftsignal eingespeist.
- Ein Ausgang (A) – Gibt das Signal weiter, wenn beide Eingänge gleichzeitig aktiv sind.
- Kolben-Schiebermechanismus – Dieser reguliert den Luftstrom und sorgt dafür, dass die logische UND-Funktion erfüllt wird.
Funktionsweise im Detail

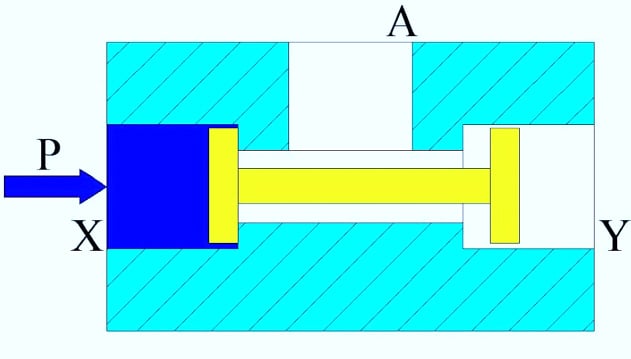

- Wird an Eingang X ein Signal gegeben, bleibt der Kolben in seiner Position, und es passiert nichts.

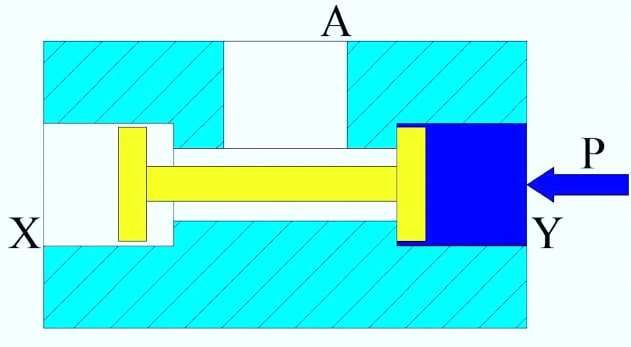

- Gleiches gilt für Eingang Y allein – auch hier erfolgt keine Signalweitergabe.

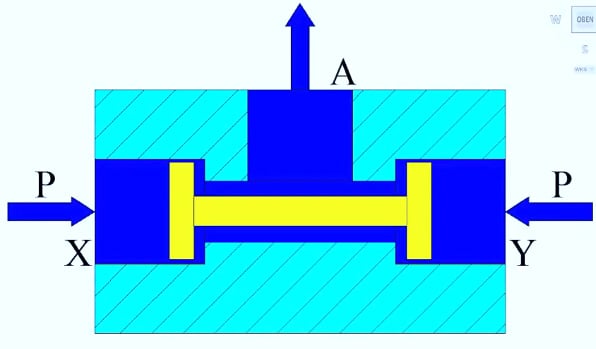

- Erst wenn beide Eingänge gleichzeitig mit Druckluft beaufschlagt werden, bewegt sich der Kolben in eine Schwimmstellung, und das Signal wird an den Ausgang weitergeleitet.
Diese logische Steuerung macht das UND-Ventil zu einem wichtigen Bauteil in der Pneumatik.
Symbolik des UND-Ventils nach ISO 1219
- Zwei Eingänge (X, Y)
- Einen Ausgang (A)
- Den Kolben-Schieber als zentralen Bestandteil
Dieses Symbol hilft Ingenieuren und Technikern, die Funktion auf einen Blick zu verstehen und in Schaltplänen richtig zu interpretieren.
Praxisbeispiel: Steuerung mit UND-Ventil
Ein typisches Beispiel für die Anwendung eines UND-Ventils ist die Steuerung eines Zylinders mit zwei Schaltern:
- Schalter S1 betätigt: Kein Signal am Ausgang
- Schalter S2 betätigt: Kein Signal am Ausgang
- Beide Schalter gleichzeitig betätigt: Der Zylinder fährt aus
Diese Art der Steuerung wird oft in Sicherheitsanwendungen eingesetzt, zum Beispiel wenn zwei Bediener gleichzeitig eine Aktion bestätigen müssen, um eine Maschine zu starten.
Erweiterung durch mehrere UND-Ventile
In komplexeren Anwendungen können mehrere kombiniert werden. Dies ermöglicht die Verknüpfung von mehr als zwei Signalen, um zusätzliche Bedingungen zu prüfen, bevor ein Ausgangssignal freigegeben wird.
Beispiele:
- Sicherheitsabfragen: Tür geschlossen, Druck vorhanden, Not-Aus nicht aktiviert
- Produktionsprozesse: Material vorhanden, Temperatur im Sollbereich, Maschine betriebsbereit
Wichtige Sicherheitshinweise
Ein UND-Ventil kommt in Steuerungssystemen zum Einsatz, gilt jedoch nicht als sicherheitsgerichtete Komponente gemäß Maschinenrichtlinie 2006/42/EG. Für sicherheitsrelevante Anwendungen sind spezielle Zwei-Kanal-Sicherheitsblöcke nach Norm EN ISO 13849-1 oder EN 574 erforderlich.
Fazit
Das UND-Ventil ist eine essenzielle Komponente in der Pneumatik, die für eine sichere und zuverlässige Steuerung von Druckluftsystemen sorgt. Durch seine einfache, aber effektive Funktionsweise ermöglicht es eine präzise Steuerung von Maschinen und Prozessen.
